МИНИ

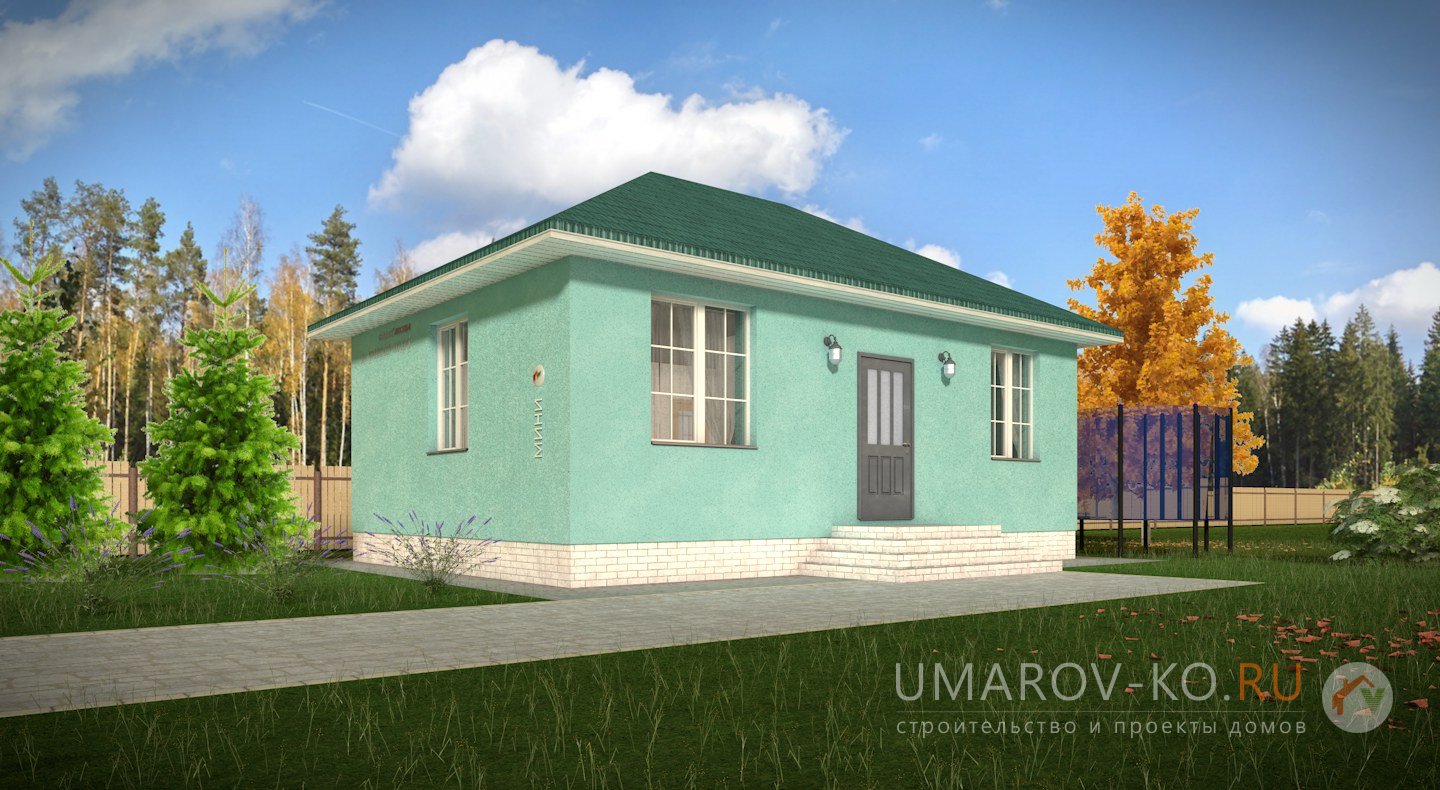

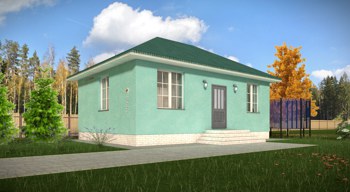

«Мини». Однажды мы задали себе вопрос - какой самый выгодный и недорогой дом мы сможем запроектировать и построить? Решили максимально экономить на конструктивных решениях - но не в ущерб нормам и комфортности планировки: ширина дома подобрана с учётом длины балок в 6 метров, толщина газоблока позволяет отложить отделку снаружи и т.д. Получился действительно выгодный в строительстве и эксплуатации маленький одноэтажный дом. Он оснащен всем необходимым для круглогодичного проживания. Комфорт в использовании помещений на одном уровне исключает необходимость перехода с этажа на этаж. Отсутствие несущих стен даёт возможность свободно менять планировку. По нашим оценкам, рачительный хозяин может уложиться в 1 млн.руб. общих затрат - и получит готовый для проживания дом. Отличается от проекта «Мини-2» увеличенной толщиной стен и другим вариантом базовой планировки. Для этого проекта можно взять планировку от «Мини-2».

Состав помещений

1 этаж

тамбур, холл, с/у-ванная, кухня, гостиная, спальня

Используемые материалы

Фундамент		ленточный монолитный железобетонный на буронабивных сваях
Цоколь		рядовая кирпичная кладка с армированием; из красного кирпича рядового под отделку камнем или штукатурку
Стены наружные		газобетонные блоки D500 400 мм. под дальнейшую отделку (штукатурка, сайдинг и т.д.)
Перекрытия		по деревянным балкам
Полы 1 этажа		наливные слоеные по индивидуальному заказу
Крыша		холодный чердак
Кровля		металлочерепица

Проект представляет собой комплект чертежей формата А4, которые удобно распечатать. Он включает в себя строительный и архитектурный разделы, необходимые для получения разрешения на строительство и качественного возведения "коробки" дома самостоятельно или с привлечением сторонних подрядчиков. В стоимость проекта входит инженерная поддержка. По запросу Вам будет предоставлен специальный номер телефона и адрес электронной почты для прямой связи с инженером - разработчиком проекта. По ним Вы сможете задавать вопросы и консультироваться во время строительства. Примеры проектов.
Скачать пример проекта (3,1 МБ, pdf)

Состав проекта «Мини» (ведомость чертежей), лист, наименование

1. Ведомость чертежей
2. Общие данные
3. Планировка этажа
4. Фасад спереди
5. Фасад справа
6. Фасад слева
7. Фасад сзади
8. Разрез по высотам
9. План фундамента (ростверк)
10. Свайное поле
11. Сечение по ростверку и свае
12. План кладки цоколя
13. Кладочный план этажа
14. План раскладки балок перекрытия этажа
15. Кладочный вид спереди
16. Кладочный вид справа
17. Кладочный вид слева
18. Кладочный вид сзади
19. Кладочный разрез 1-1
20. Узлы 1, 2, 3
21. Раскладка мауэрлата
22. План стропильной части
23. План кровли (ориентировочный)
24. Разрез по кровле Кр.1-Кр.1
25. Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)

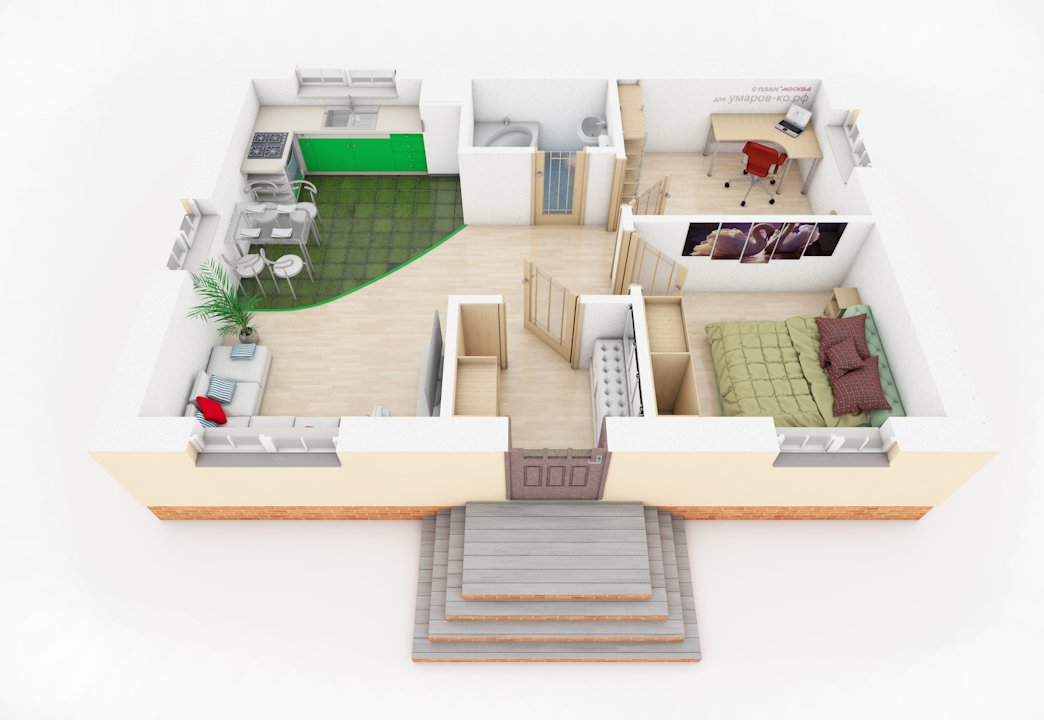

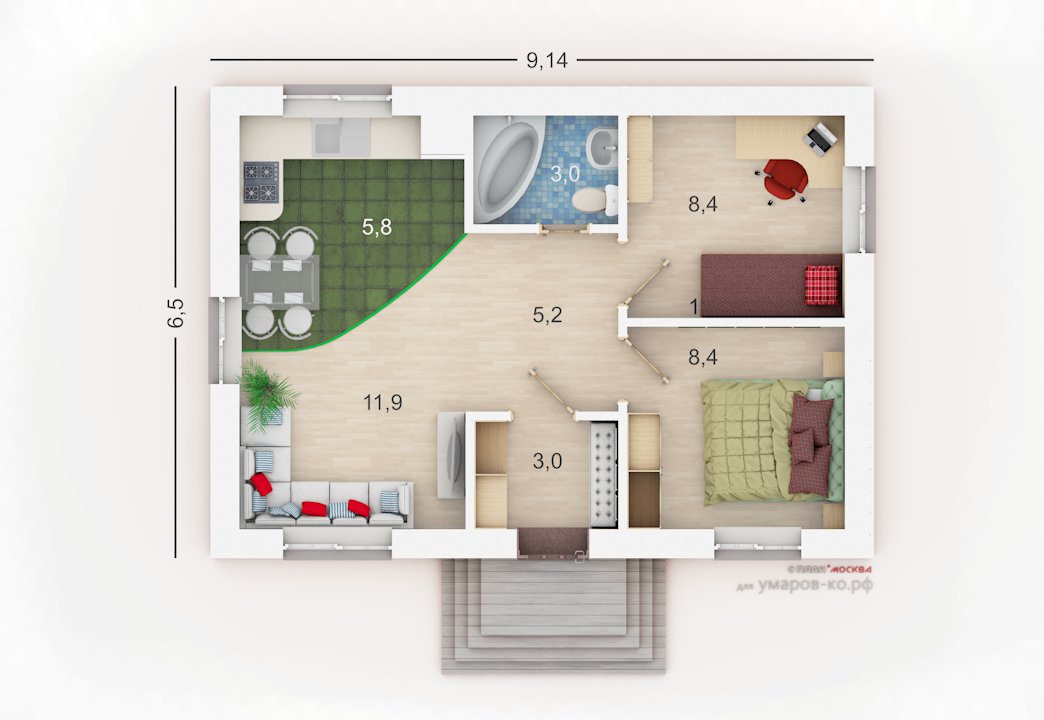

Планировка

Ход строительства
