КАПРИЗ

Каприз»

Состав помещений

1 этаж

крыльцо, тамбур, прихожая, коридор, котельная, с/у, ванная, кухня, гостиная, 4 спальни, 3 кладовых/гардеробных

Используемые материалы

Фундамент		ленточный монолитный железобетонный на буронабивных сваях
Стены цоколя		рядовая кирпичная кладка с армированием под отделку камнем
Стены наружные		газобетонные блоки D500 400 мм. под дальнейшую отделку
Стены внутренние		из красного рядового кирпича 250 мм.
Перекрытия		по деревянным балкам
Полы 1 этажа		наливные слоеные по индивидуальному заказу
Крыша		холодный чердак
Кровля		гибкая черепица

Проект представляет собой комплект чертежей формата А4, которые удобно распечатать. Он включает в себя строительный и архитектурный разделы, необходимые для получения разрешения на строительство и качественного возведения "коробки" дома самостоятельно или с привлечением сторонних подрядчиков. В стоимость проекта входит инженерная поддержка. По запросу Вам будет предоставлен специальный номер телефона и адрес электронной почты для прямой связи с инженером - разработчиком проекта. По ним Вы сможете задавать вопросы и консультироваться во время строительства. Примеры проектов.
Скачать пример проекта (3,1 МБ, pdf)

Состав проекта «Каприз» (ведомость чертежей), лист, наименование

1. Ведомость чертежей
2. Общие данные
3. Планировка 1-го этажа

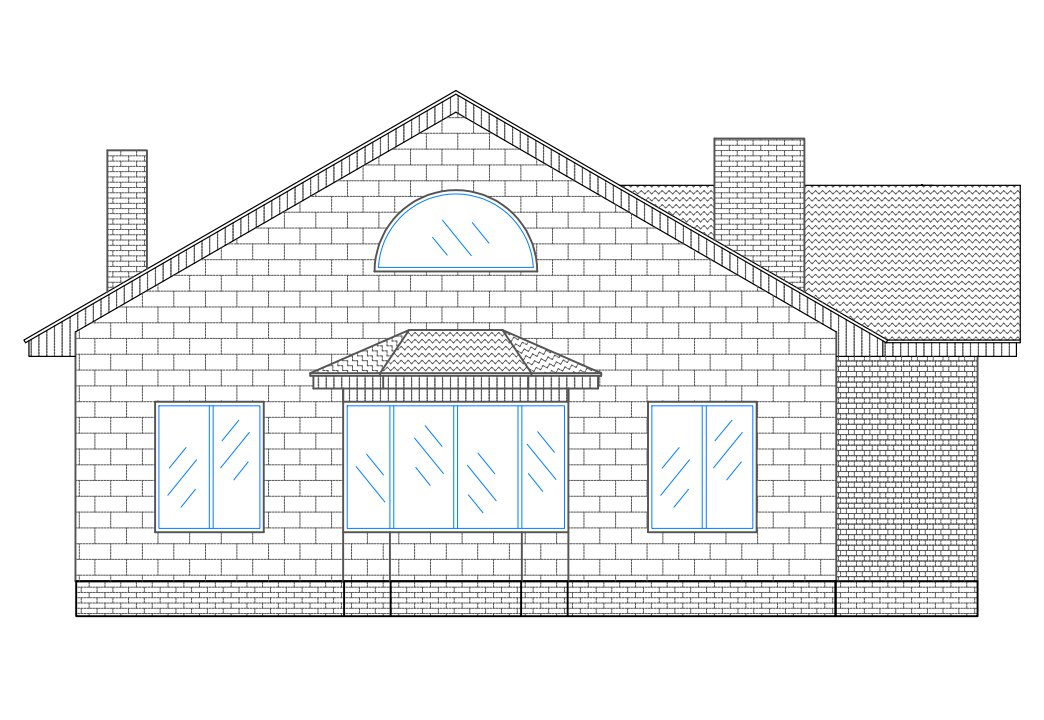

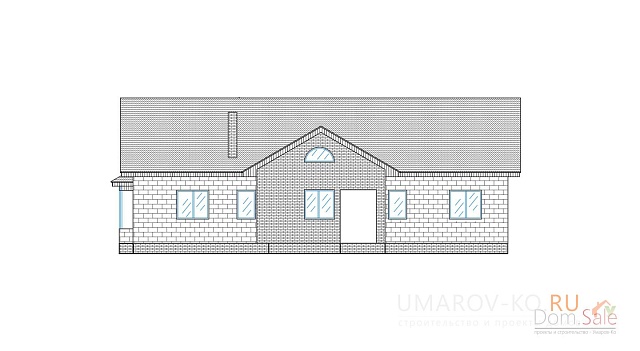

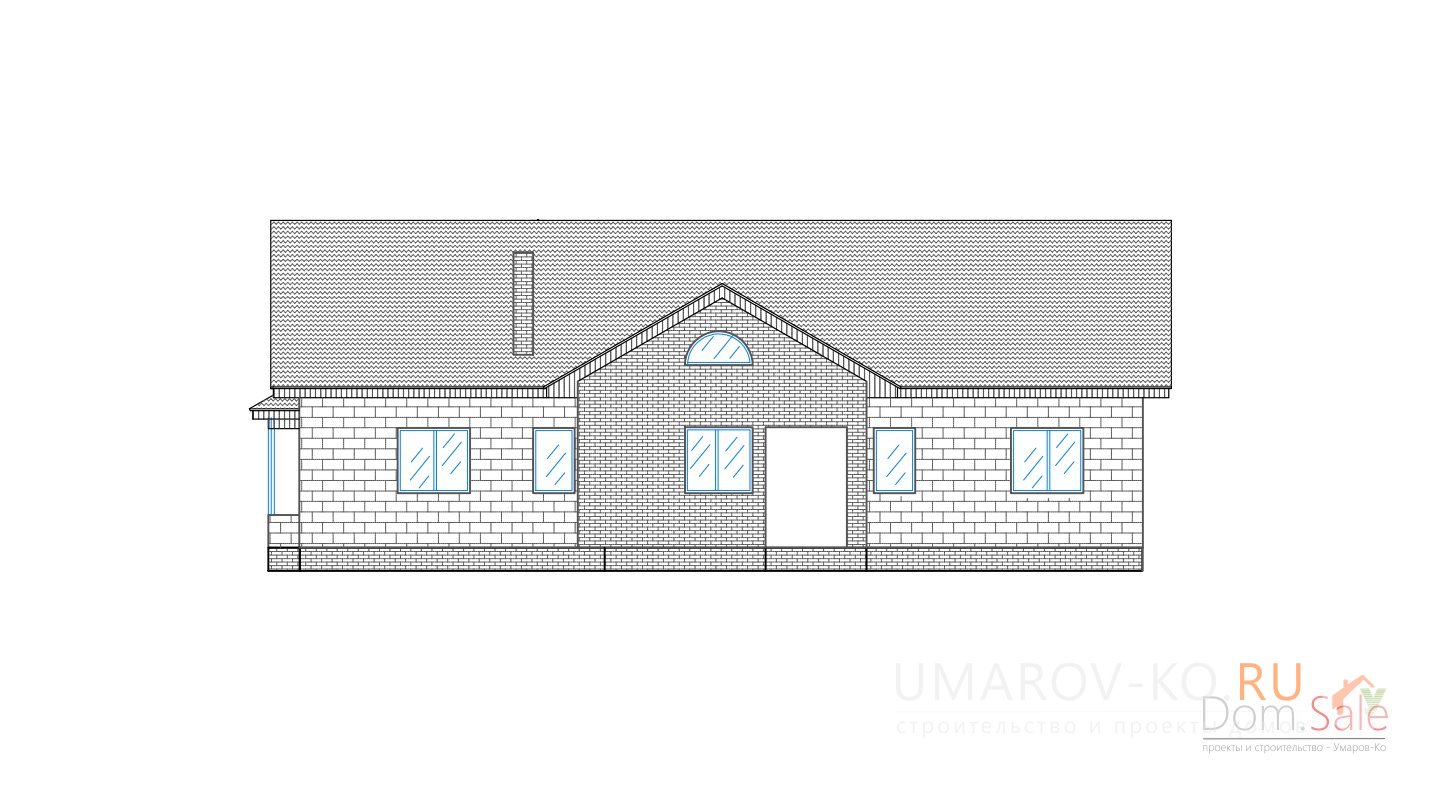

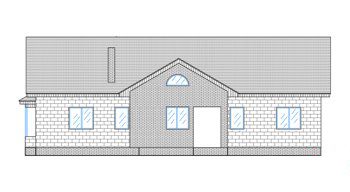

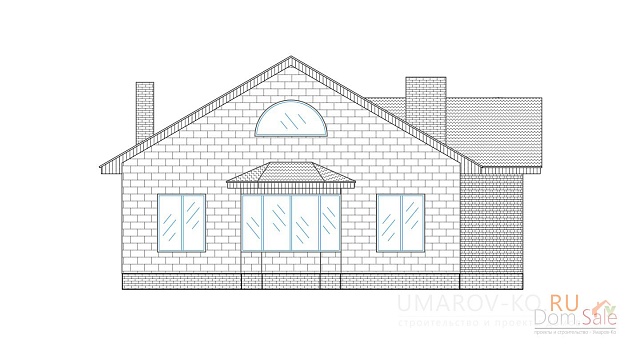

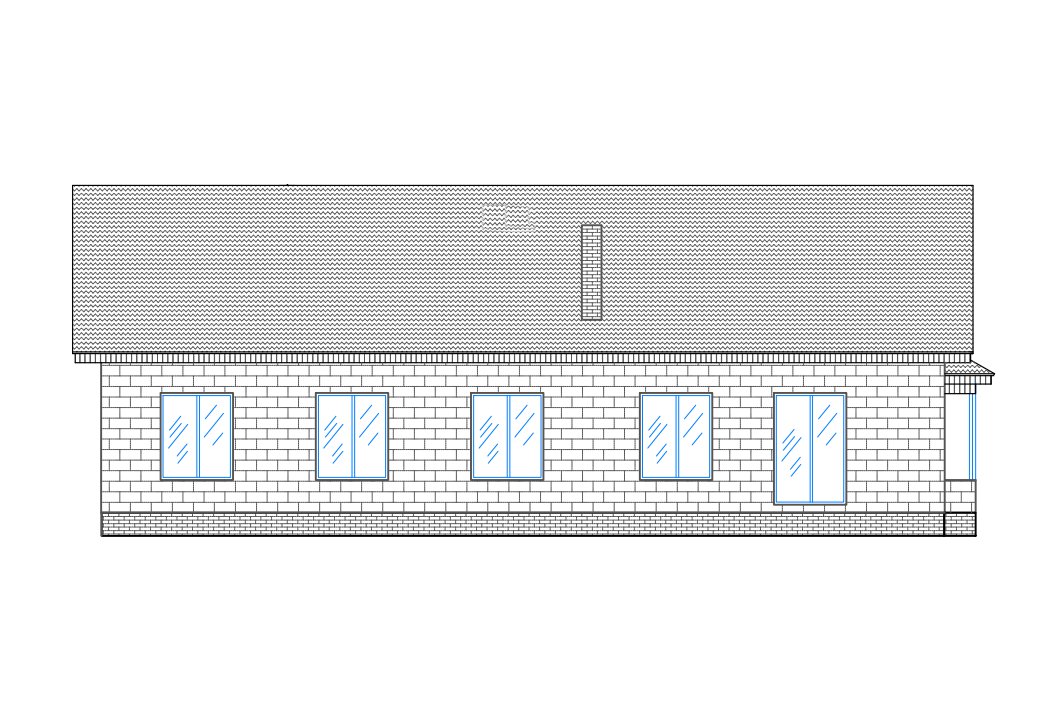

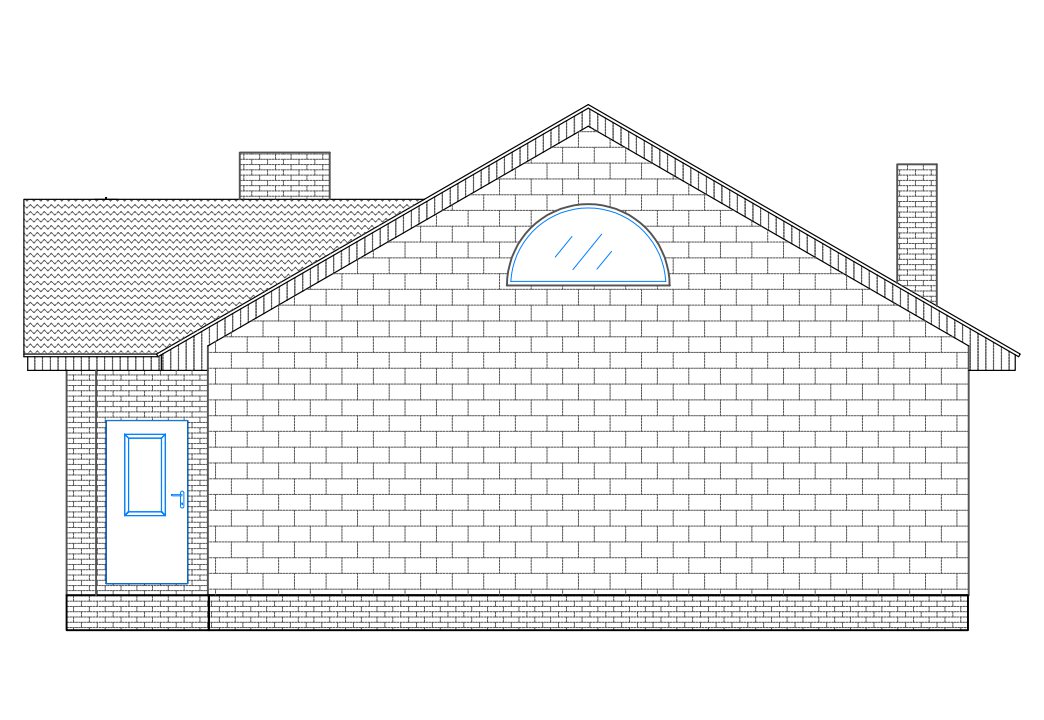

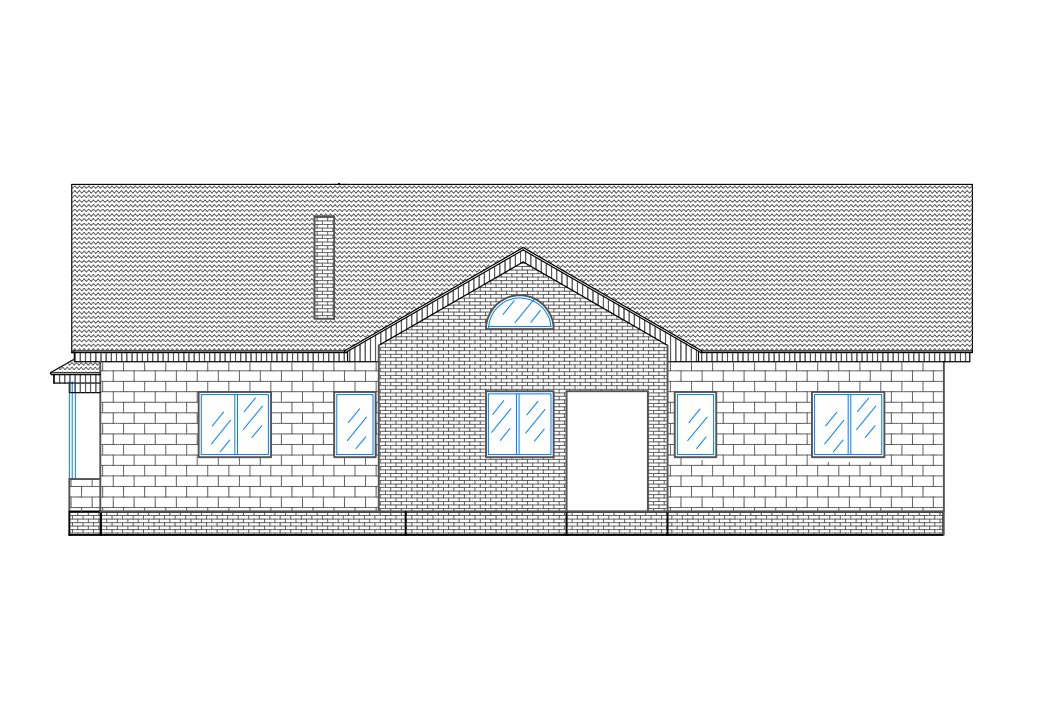

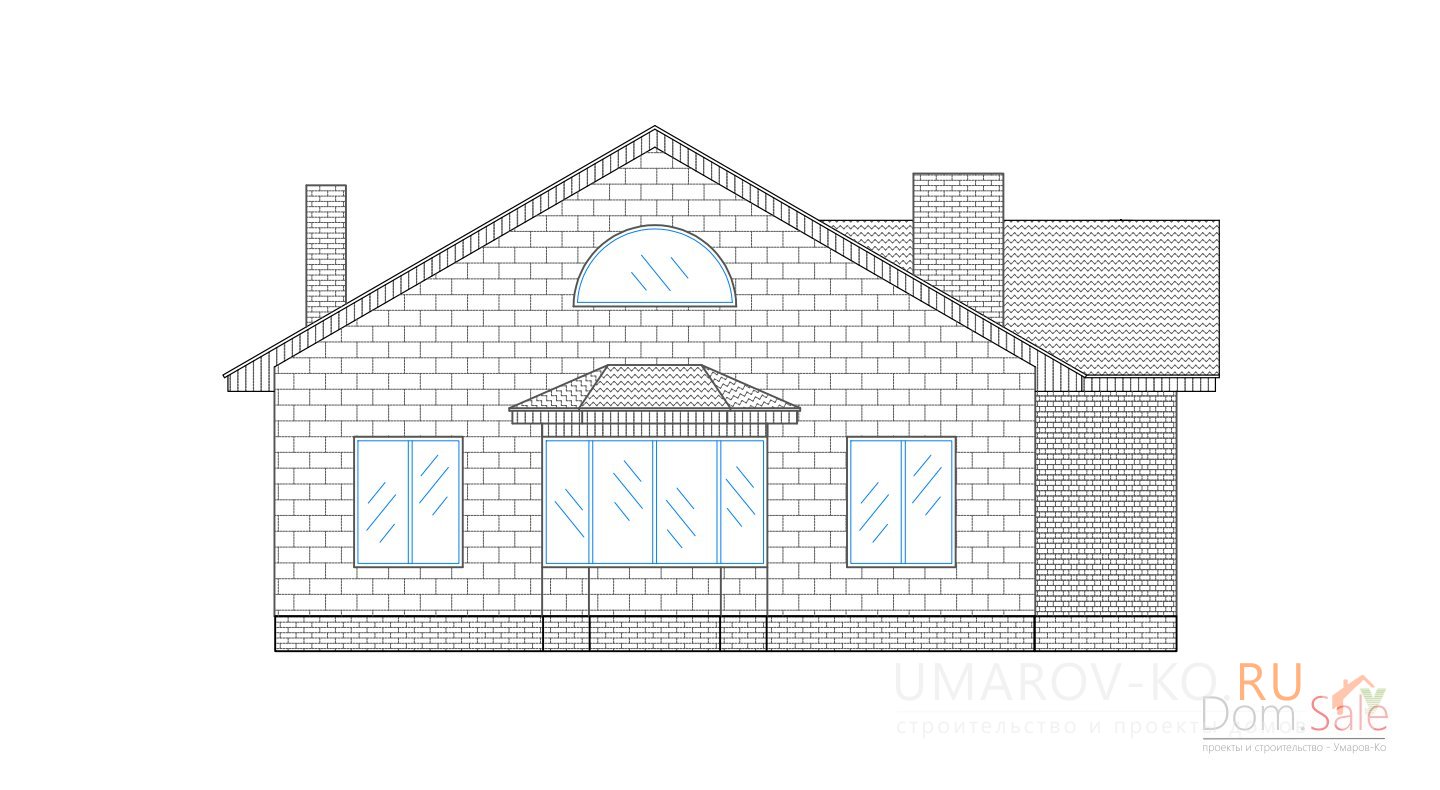

4. Фасад спереди
5. Фасад справа
6. Фасад слева
7. Фасад сзади
8. Разрез дома по высотам 1-1
9. Разрез дома по высотам 2-2
10. Разрез дома по высотам 3-3
11. План нижней ступени фундамента
12. План верхней ступени фундамента
13. Узлы армирования фундамента
14. План кладки цоколя
15. Кладочный план 1 этажа
16. Вентиляционные каналы и дымоходы
17. Узлы кровли козырька
18. План раскладки балок перекрытия
19. Кладочный вид спереди
20. Кладочный вид справа
21. Кладочный вид слева
22. Кладочный вид сзади
23. Кладочный разрез 1-1
24. Кладочный разрез 2-2
25. Кладочный разрез 3-3
26. Узлы 1, 2, 3
27. План раскладки мауэрлата
28. План стропильной части
29. План кровли
30. Ферма
31. Разрез по кровле 1-1
32. Разрез по кровле 2-2
33. Разрез по кровле 3-3
34. Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)

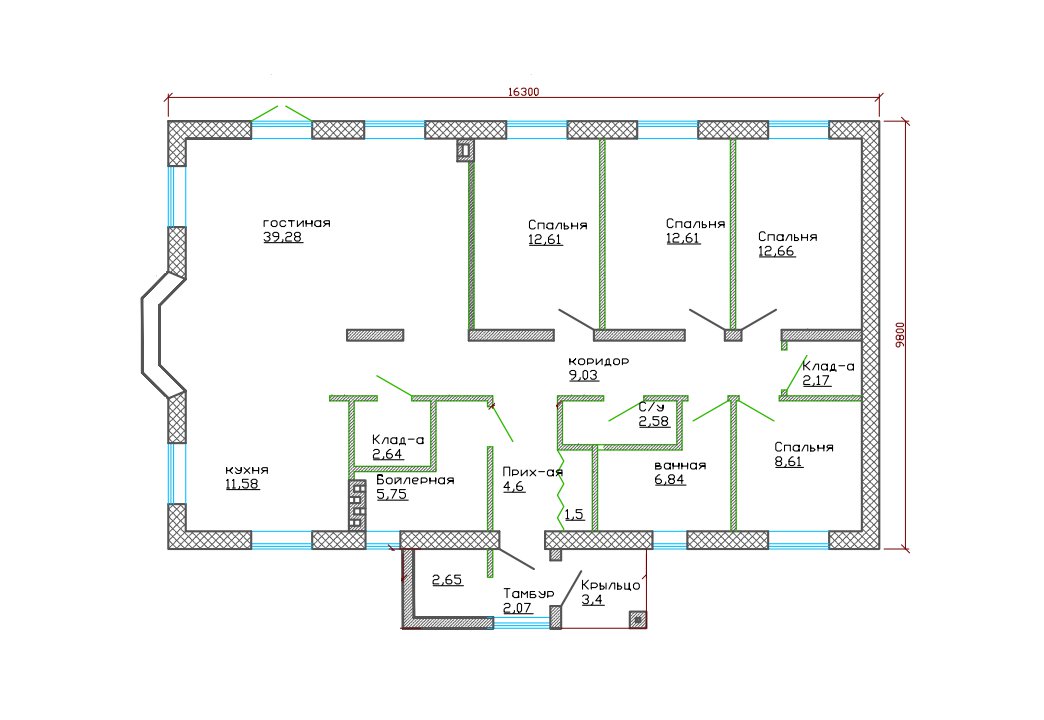

Планировка

Ход строительства
