дом с цокольным этажем ФЛАГМАН

«Флагман» - что ещё нужно для счастья?!

Состав помещений

Используемые материалы

Состав проекта (ведомость чертежей), лист, наименование

1. Ведомость чертежей
2. Общие данные

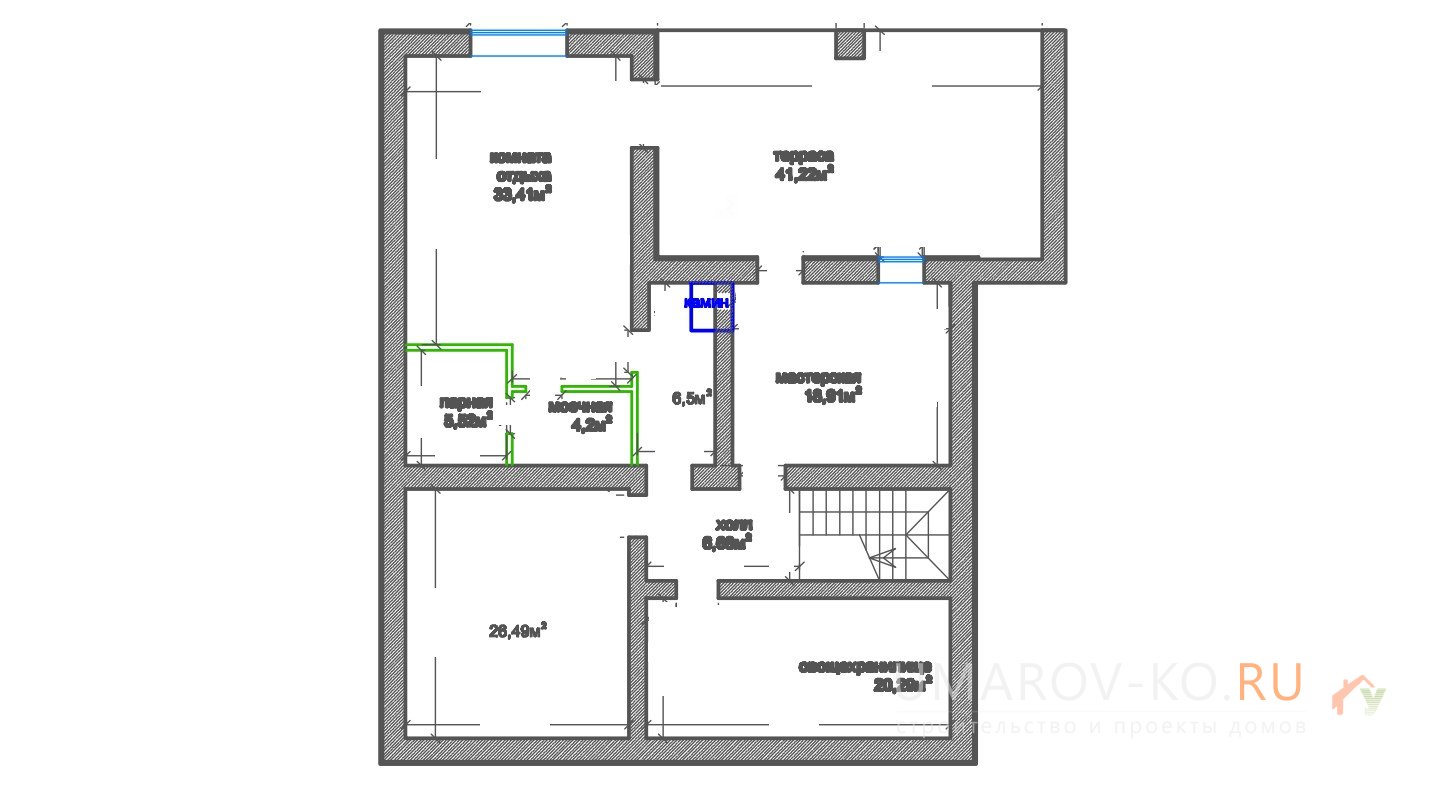

3. Планировка цокольного этажа

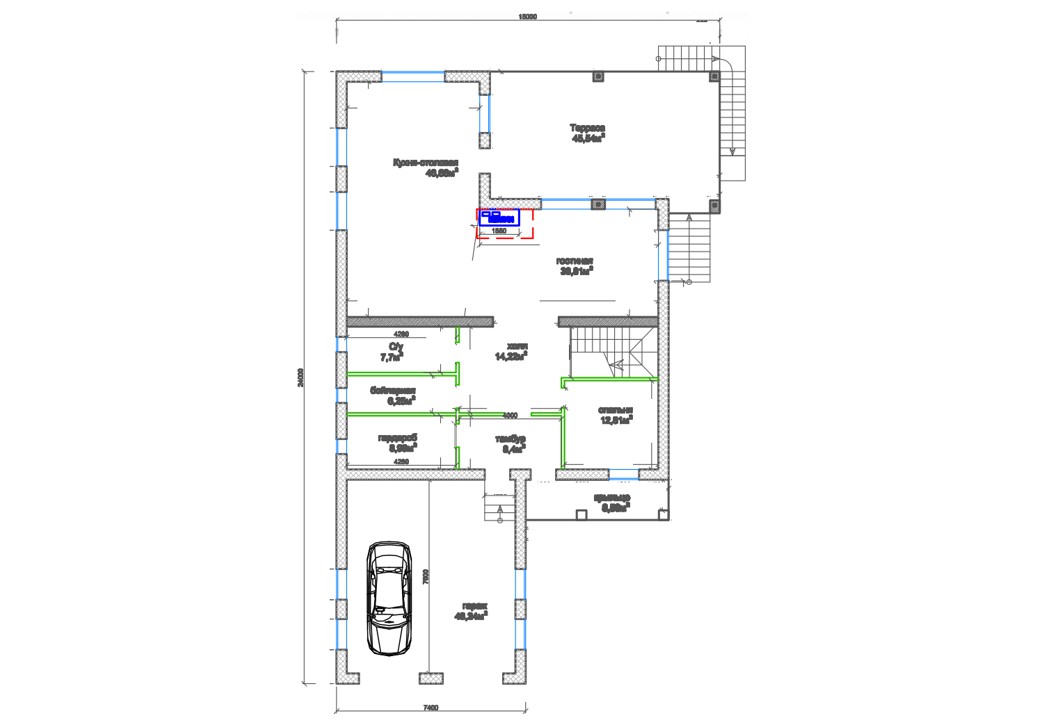

4. Планировка 1 этажа

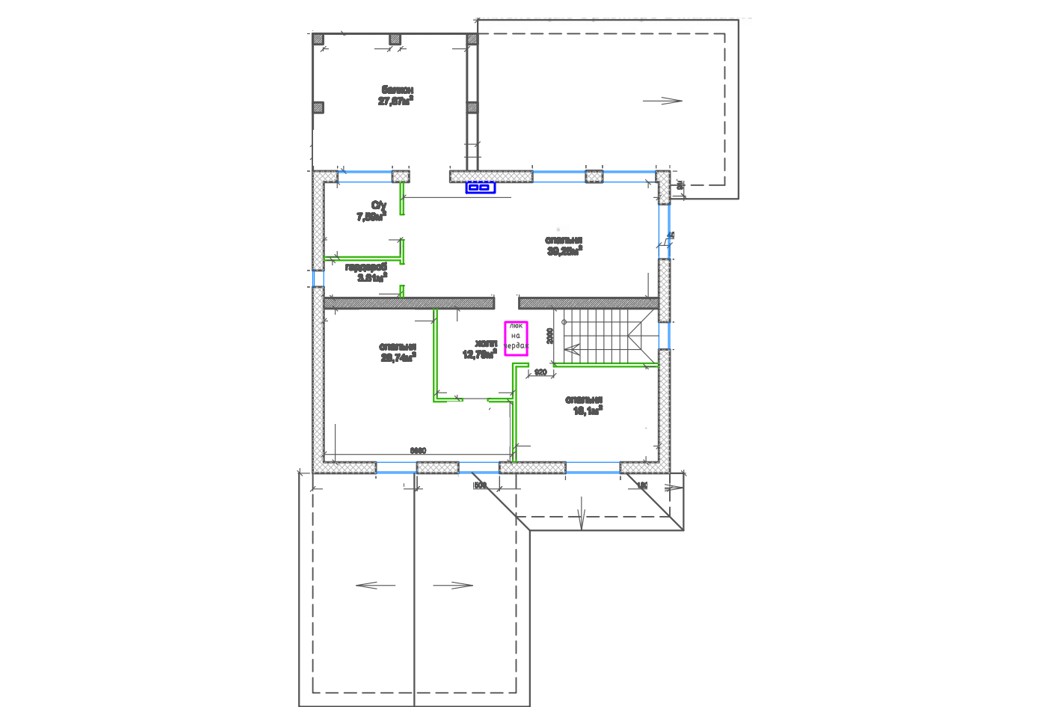

5. Планировка 2 этажа

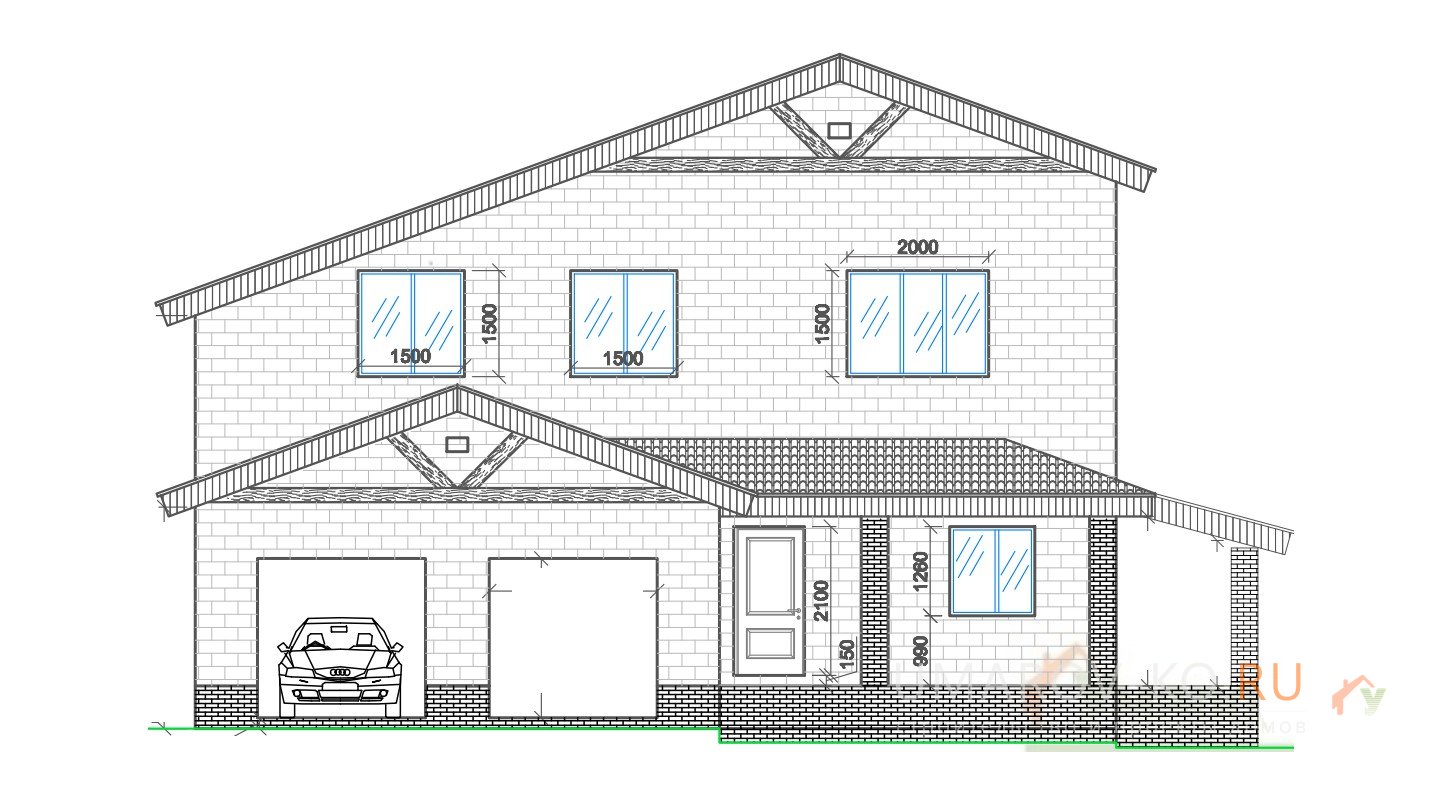

6. Фасад спереди

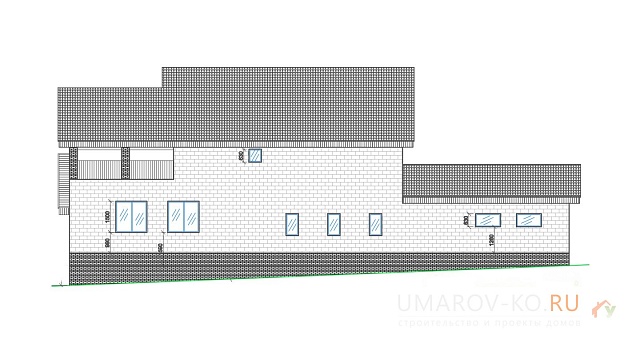

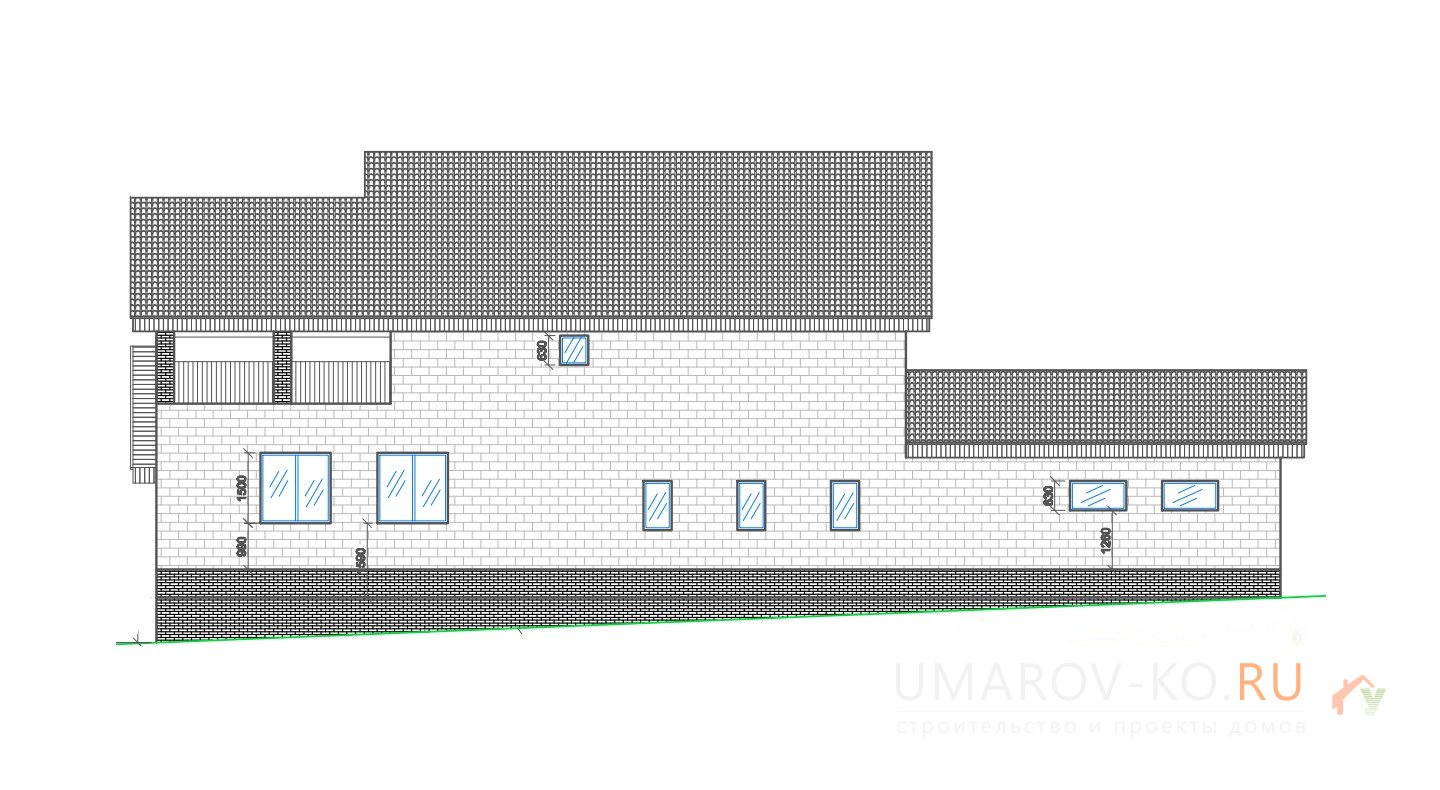

7. Фасад справа
8. Фасад слева
9. Фасад сзади
10. Разрез по высотам - 1
11. Разрез по высотам - 2
12. План котлована с дренажной системой
13. Сечение а-а
14. План фундаментной плиты
15. Сечение г-г
16. Сечение г-г (узлы армирования)
17. Сечение б-б
18. Сечение б-б (узлы армирования)
19. Сечение в-в
20. Сечение в-в (узлы армирования)
21. План кладки цоколя
22. План свайного поля
23. План ростверка
24. Сечение по ростверку и свае
25. Узлы армирования ростверка
26. Кладочный план цоколя
27. Сечения е-е, ж-ж, и-и
28. План перекрытия цоколя
29. Узлы армирования цоколя
30. Кладочный план 1 этажа
31. План балок усиления веранды
32. План балок усиления 1 этажа
33. План перекрытия 1 этажа
34. Узлы армирования 1 этажа
35. Сечение л-л
36. Кладочный план 2 этажа
37. Закладная балка балкона
38. Балка усиления кровли балкона
39. План балок перекрытия 2 этажа
40. Кладочный вид спереди
41. Кладочный вид справа
42. Кладочный вид слева
43. Кладочный вид сзади
44. Кладочный разрез 1-1
45. Кладочный разрез 2-2
46. Кладочный разрез 3-3
47. Кладочный разрез 4-4
48. Сложная перемычка, Узлы 1, 2, 3
49. План раскладки мауэрлата
50. План стропильной части (гараж и веранда)
51. План стропильной части (дом)
52. План кровли (гараж и веранда)
53. План кровли (дом)
54. Кровельный разрез Кр-1-Кр1
55. Кровельный разрез Кр-2-Кр2
56. Кровельный разрез Кр-3-Кр3
57. Узел по кровле крыльца
58. Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)

Планировка

Ход строительства
