БАННЫЙ КОМПЛЕКС
Цена коробки:
7839714 р.
Цена проекта:
78400 р.
Общая площадь:
126 м2
Размеры дома:
8,96 х 15,2 м
Этажей:
2
Гараж:
Срок строительства:
дней
- Комплектация
- Планировка
- Ход строительства

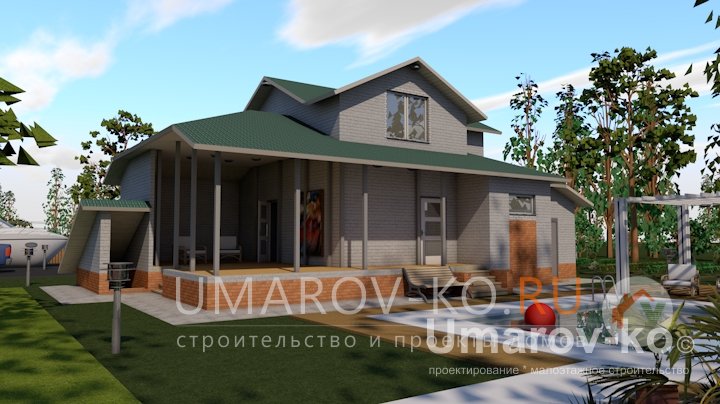

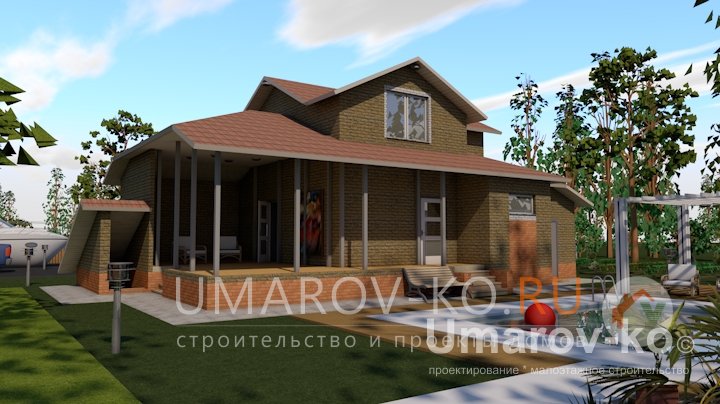

БАННЫЙ КОМПЛЕКС
Состав помещений
| 1 этаж | подвал: овощная яма; терраса, лестничный холл, комната отдыха, тамбур, парная, душевая, с/у, хозяйственное помещение | |
| 2 этаж | лестничный холл, холл, 2 комнаты, кухня, с/у. |
Используемые материалы
| Фундамент | ленточный монолитный железобетонный на буронабивных сваях | |
| Стены цоколя | рядовая кирпичная кладка с армированием | |
| Стены наружные | газобетонные блоки, 300 мм., отделка облицовочным кирпичом | |
| Фасад | стены комплекса отделаны одинарным крашенным облицовочным кирпичом. Обрамления окон и террасы - из одинарного крашенного белого облицовочного кирпича. Цоколь и элементы фасада под окнами из красного кирпича, рядового | |
| Стены внутренние | газобетонные блоки, 300 мм. | |
| Перекрытия | монолитное ж/б (1эт), по металлическим балкам | |
| Крыша | мансардная | |
| Кровля | гибкая черепица |
Состав проекта (ведомость чертежей), лист, наименование
- Ведомость чертежей
- Общие данные
- Фасад 1-5
- Фасад А-Е
- Фасад Е-А
- Фасад 5-1
- Планировка 1 этажа с перегородками
- Планировка 2 этажа с перегородками
- План 1 этажа с перегородками
- План 2 этажа с перегородками
- План котлована
- План кладки стен овощной ямы, до отм. -1,275
- Монолитная плита над овощной ямой
- Разрезы подвального помещения
- План ростверка и свай
- План кладки цоколя
- План привязки столбов
- Кладочный план 1 этажа
- Монолитное перекрытие 1-го этажа
- Кладочный план 2 этажа
- Кладочный разрез стен А-А
- Кладочный разрез стен Б-Б
- Кладочный разрез стен В-В
- Кладочный фасад 1-5
- Кладочный фасад А-Е
- Кладочный фасад 5-1
- Кладочный фасад Е-А
- Раскладка металлических балок
- Раскладка подстропильных балок и мауэрлата
- Раскладка стропильной части по входу в овощную яму
- Раскладка стропильной части по террасе и хоз.помещениям
- Раскладка стропильной части по дому
- Вид стропил по разрезу стен А-А
- Вид стропил по разрезу стен В-В
- План кровли (по обрешетке)
- Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)

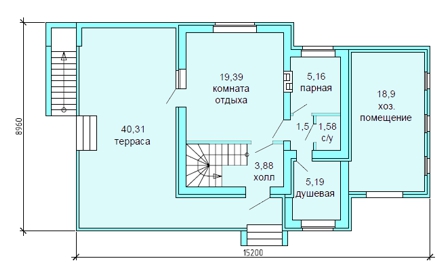

Планировка
