Главная > Параметры проекта  Ратикюля

   Параметры проекта Ратикюля , семейный дом

Lightbox Example

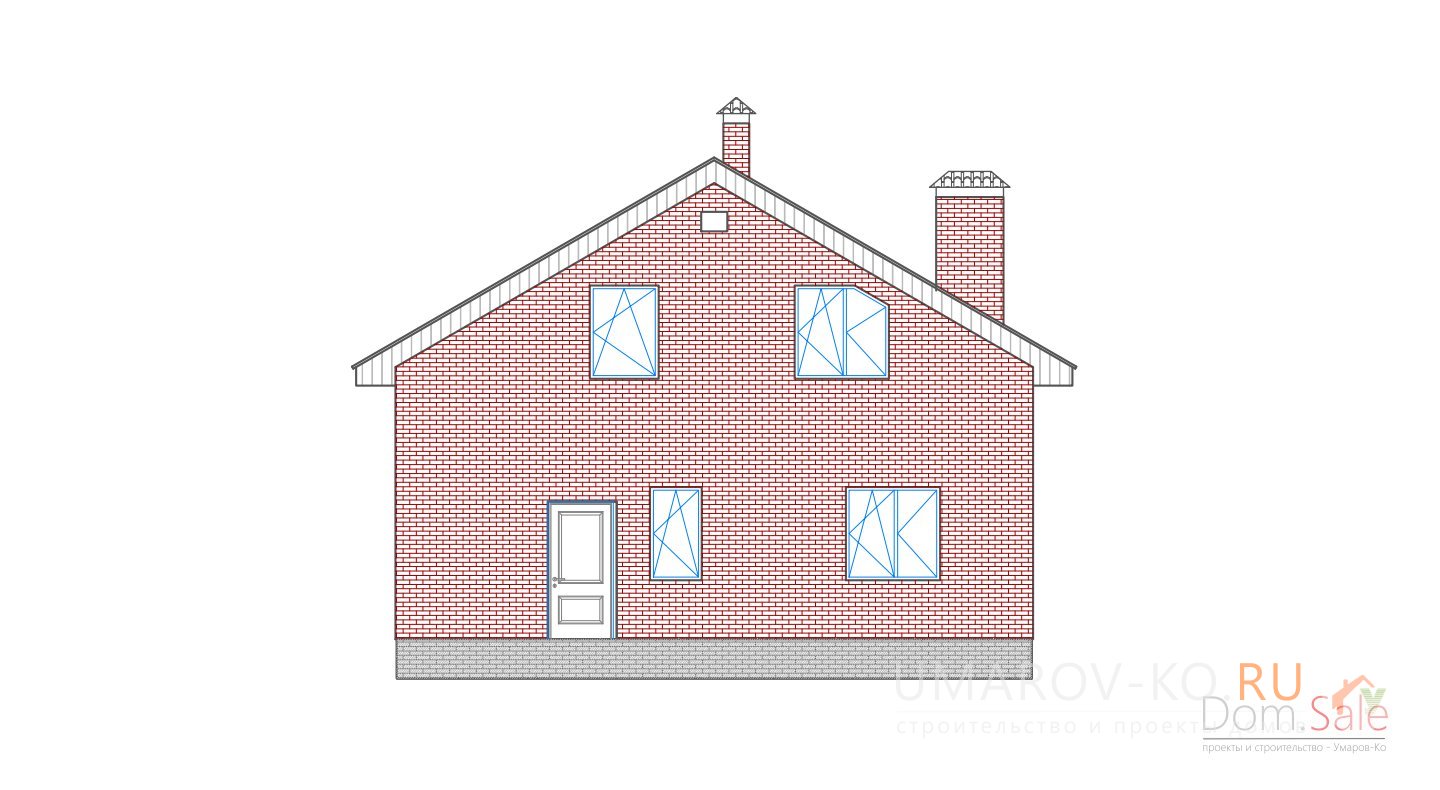

На изображениях представлены варианты оформления фасадов дома.
Параметры проекта
Общая площадь

143.0 м²
Площадь 1 этажа

70.0 м²
Площадь 2 этажа

3.2 м²
Высота 1 этажа

2.79 м
Высота 2 этажа

2.79 м
Стоимость 1 м²

30180 руб.
цены

Подсказка "коробки дома" Подсказка "коробки" дома

Стоимость "коробки" дома [?]Затраты на возведение капитальной части дома:
* фундамент
* цоколь
* стены
* перекрытия
* кровля
Подробнее: Стоимость дома

 4 315 063 руб.

Проекты домов | Свод Проект: Ратикюля
Фундамент155 944 руб.
Материалы на фундамент404 925 руб.
Цокольная часть55 806 руб.
Материалы на цоколь163 414 руб.
Сборка стен 1 этажа368 277 руб.
Материалы на стены 1-го этажа884 641 руб.
Сборка стен 2 этажа296 971 руб.
Материалы на стены 2-го этажа563 414 руб.
Кровельные работы295 677 руб.
Материалы на кровлю283 149 руб.
Сопутствующие42 699 руб.
Всего по работам1 172 678 руб.
Всего по материалам2 342 246 руб.
Стоимость эскизного проекта35 149 руб.
ВСЕГО3 690 670 руб.

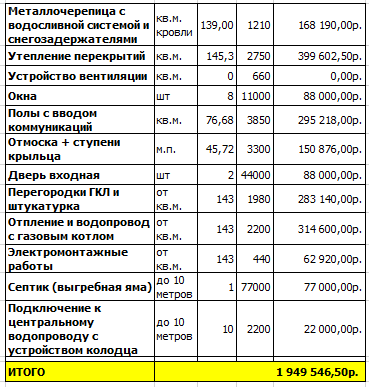

Укрупнённый расчёт дальнейших работ
По состоянию на 2021 год.

Проекты домов | Свод Полная калькуляция на проект: Ратикюля







цена проекта



  37000 руб.





вопросы - ответы
 пример проекта
скачать пример проекта



Проект есть в наличии


tabs
  • Параметры
    дома
  • Состав
    проекта
  • Похожие
    проекты
  • Фотографии
    домов

Параметры проекта
«Ратикюля»

Состав помещений
1 этаж   тамбур, холл, котельная, с/у, кухня, гостиная, веранда
2 этаж   холл, с/у-ванная, 3 спальни, балкон
Используемые материалы
Фундамент   ленточный монолитный железобетонный на буронабивных сваях
Стены цоколя   рядовая кирпичная кладка с армированием под отделку камнем
Стены наружные   газобетонные блоки D500 300 мм. с облицовкой кирпичом
Фасад   стены дома отделаны облицовочным одинарнымкрасным кирпичом. Цоколь выполнен из красного рядового кирпича под отделку камнем.
Стены внутренние   газобетонные блоки D500 300 мм.
Перекрытия   по деревянным балкам
Полы 1 этажа   наливные слоеные по индивидуальному заказу
Крыша   мансардная с чердаком
Кровля   металлочерепица

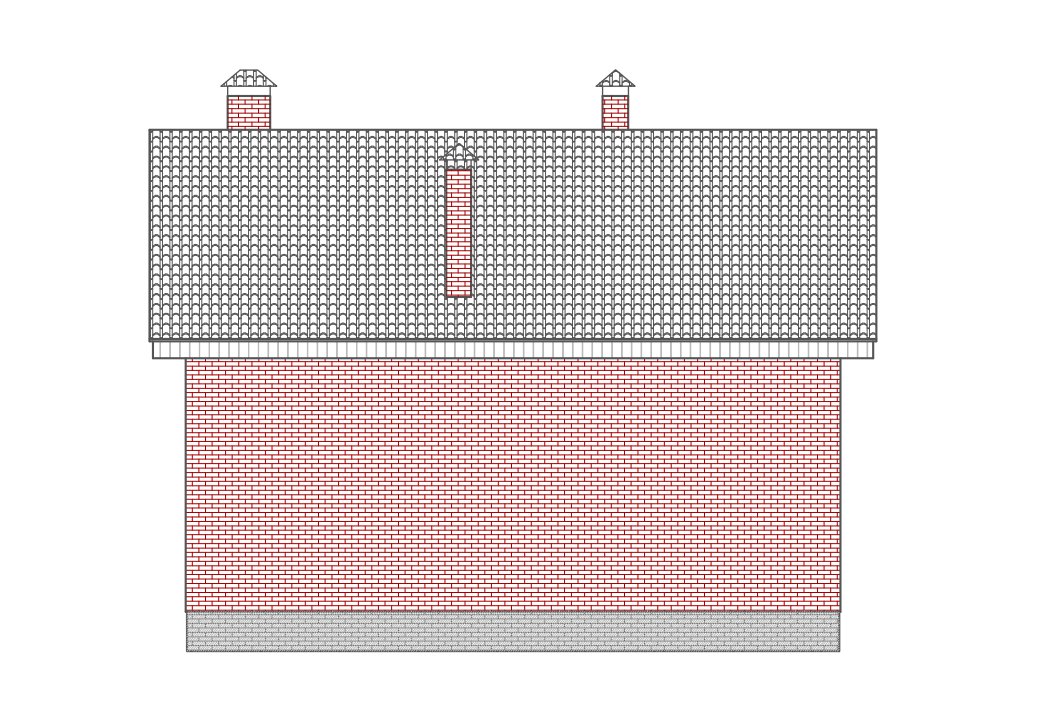

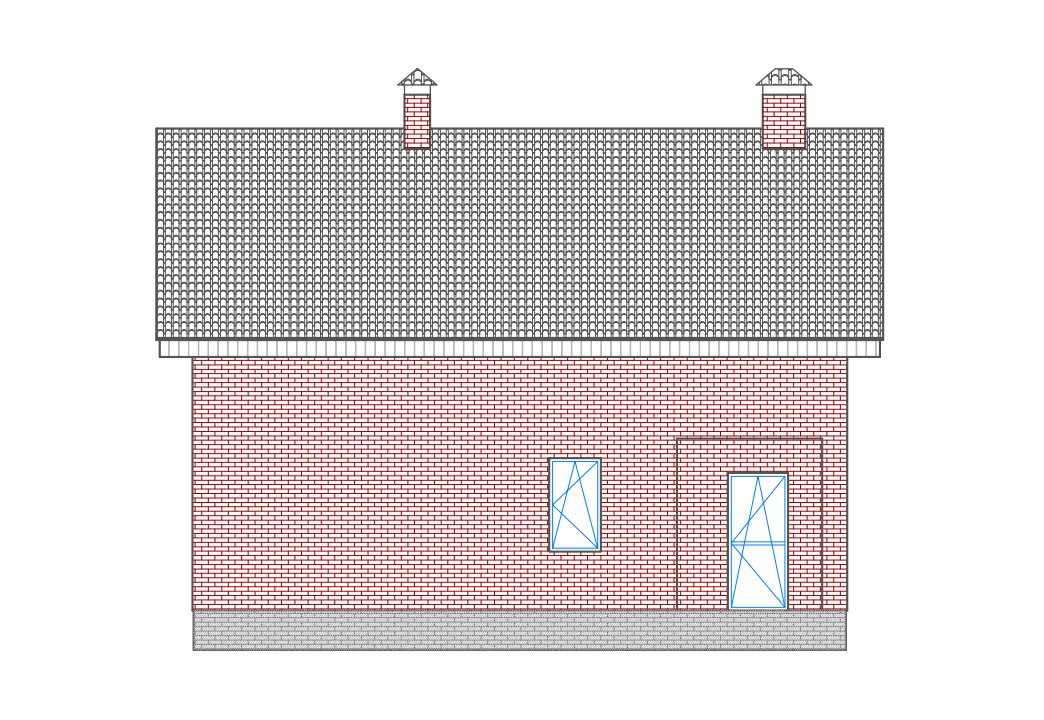

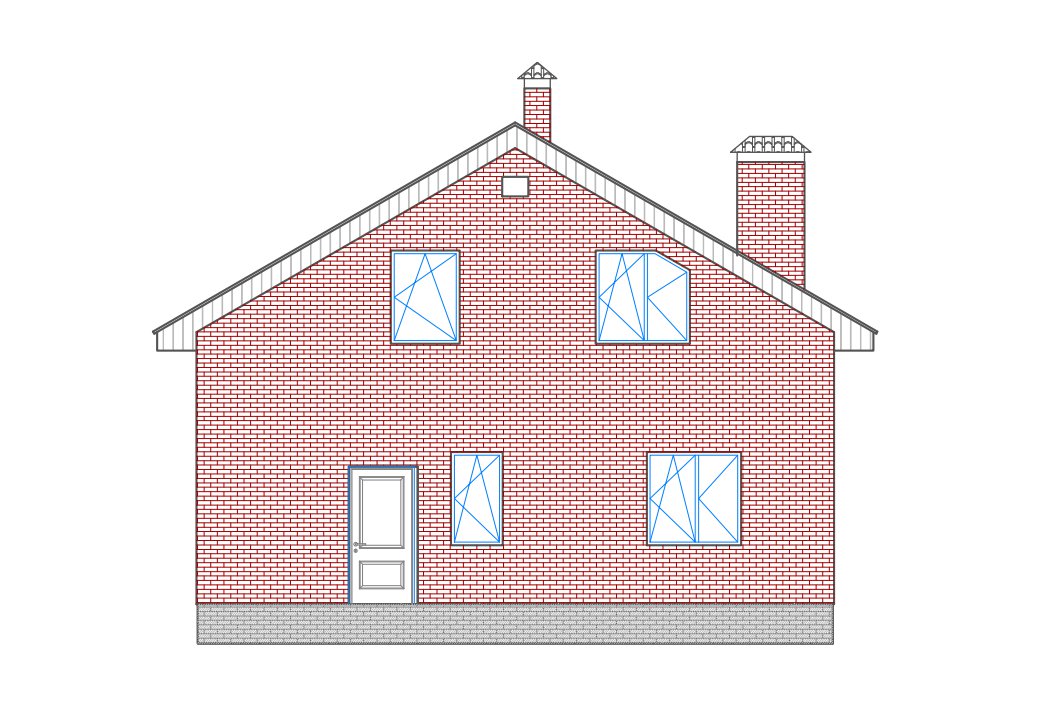

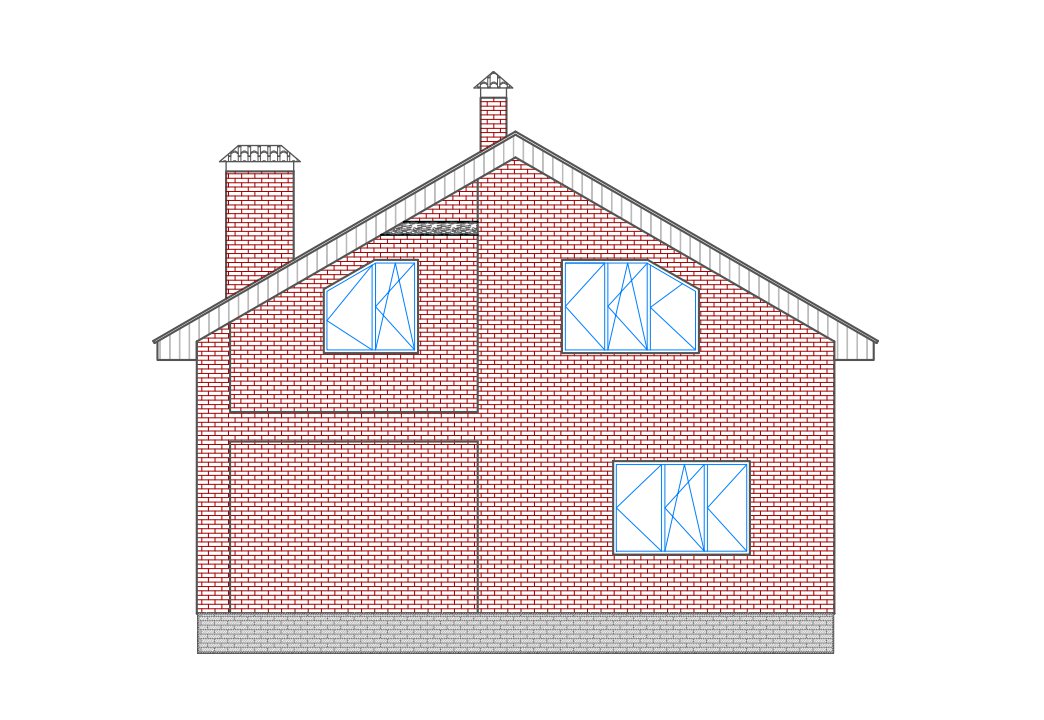

Фасады

Lightbox Example

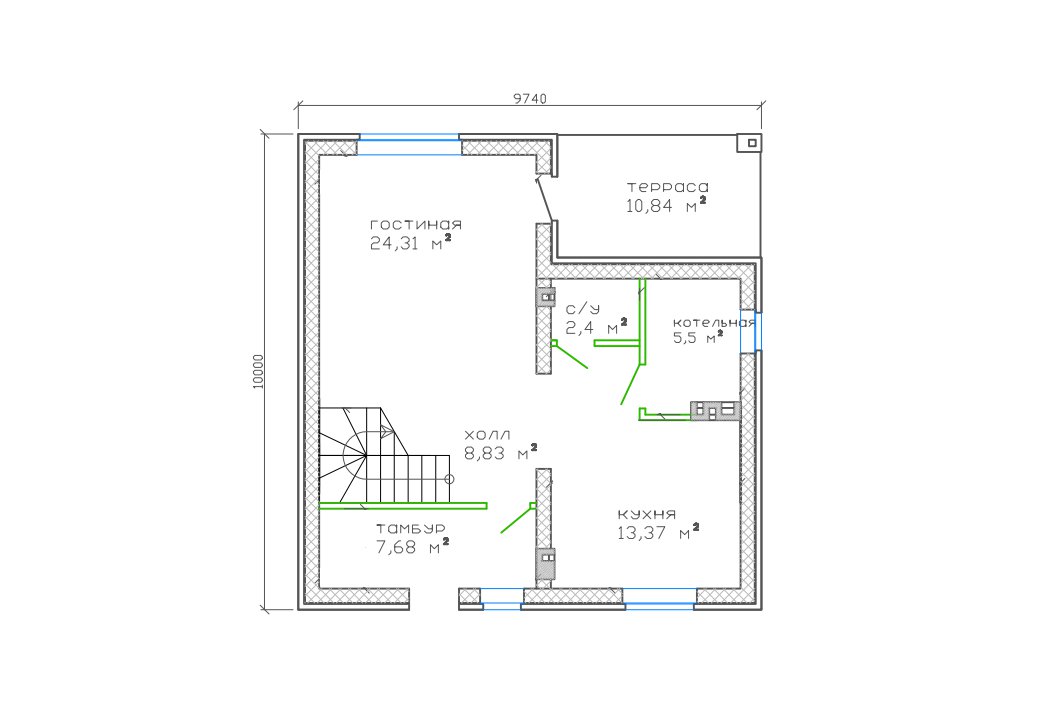

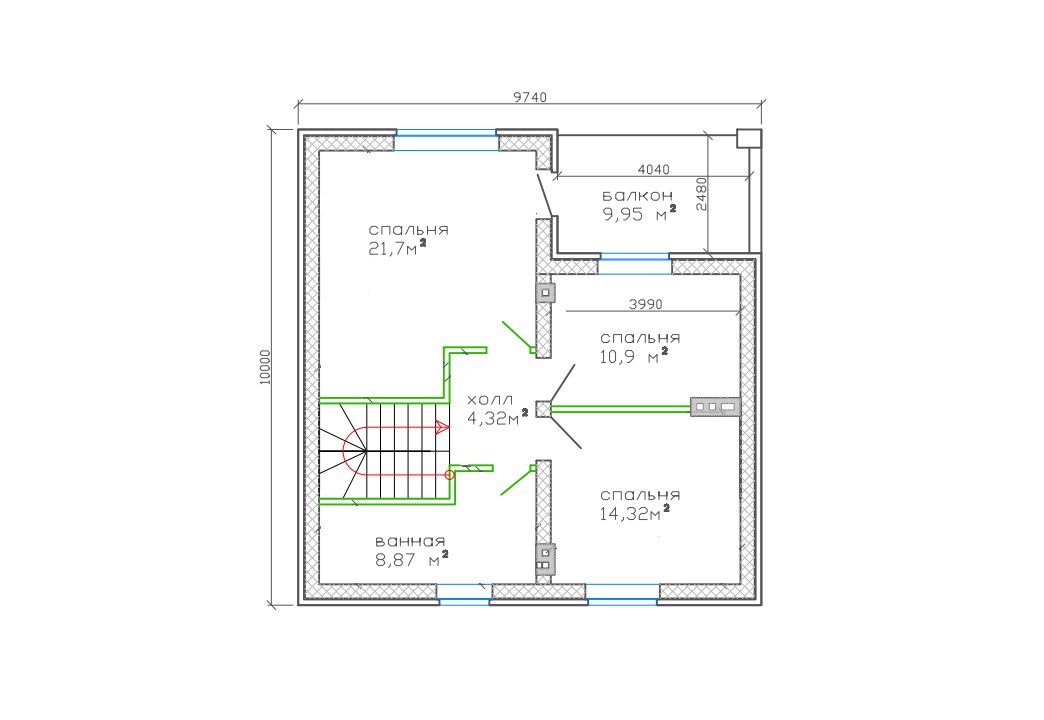

Планы этажей

Lightbox Example

Параметры проекта





Проект представляет собой комплект чертежей формата А4, которые удобно распечатать. Он включает в себя строительный и архитектурный разделы, необходимые для получения разрешения на строительство и качественного возведения "коробки" дома самостоятельно или с привлечением сторонних подрядчиков. В стоимость проекта входит инженерная поддержка. По запросу Вам будет предоставлен специальный номер телефона и адрес электронной почты для прямой связи с инженером - разработчиком проекта. По ним Вы сможете задавать вопросы и консультироваться во время строительства. Примеры проектов.
 Скачать пример проекта (3,1 МБ, pdf)		 Параметры проекта

Состав проекта «Ратикюля»
 (ведомость чертежей),
лист, наименование

  1. Ведомость чертежей
  2. Общие данные
  3. Планировка 1-го этажа
  4. Планировка 2-го этажа
  5. Фасад спереди
  6. Фасад справа
  7. Фасад слева
  8. Фасад сзади
  9. Разрез дома по высотам
  10. План фундамента (ростверк)
  11. Свайное поле
  12. Сечение по ростверку и свае
  13. Узлы армирования по фундаменту
  14. План кладки цоколя
  15. Кладочный план 1 этажа
  16. План металлических балок 1 этажа
  17. План раскладки балок перекрытия 1 этажа
  18. Кладочный план 2 этажа
  19. Балки усиления 2 этажа
  20. Кладочный вид спереди
  21. Кладочный вид справа
  22. Кладочный вид слева
  23. Кладочный вид сзади
  24. Кладочный разрез 1-1
  25. Кладочный разрез 2-2
  26. Раскладка мауэрлата
  27. План стропильной части
  28. План кровли ориентировочный
  29. Узлы кровли по виду спереди
  30. Узлы кровли по виду сзади
  31. Узлы 1, 2, 3, 4, 5, 6, 7
  32. Специальные перемычки
  33. Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)




Параметры проекта







Фотографии домов

Параметры проекта
Комментарии к проектам
