«Вика-2»
- это вариант очень популярного проекта небольшого
удобного дома
«Вика» без веранды
сбоку дома, что еще удешевляет строительство. Помимо
раздельных гостиной и кухни на первом этаже
расположены большая ванная комната с сауной,
отдельная гардеробная комната и техническое
помещение, где помимо инженерного оборудования можно
разместить стиральную машину, гладильную доску и систему хранения
домашних заготовок. Второй этаж имеет свой санузел,
большую спальню хозяев дома и дополнительную комнату
или кабинет.
стены
дома облицованы одинарным керамическим кирпичом
красного цвета. Обрамление оконных проёмов и узоры
на углах дома выполнены облицовочным одинарным
силикатным кирпичом белого цвета
Стены внутренние
газобетонные блоки, 300 мм.
Перекрытия
по деревянным балкам
Крыша
мансардная
Кровля
металлочерепица

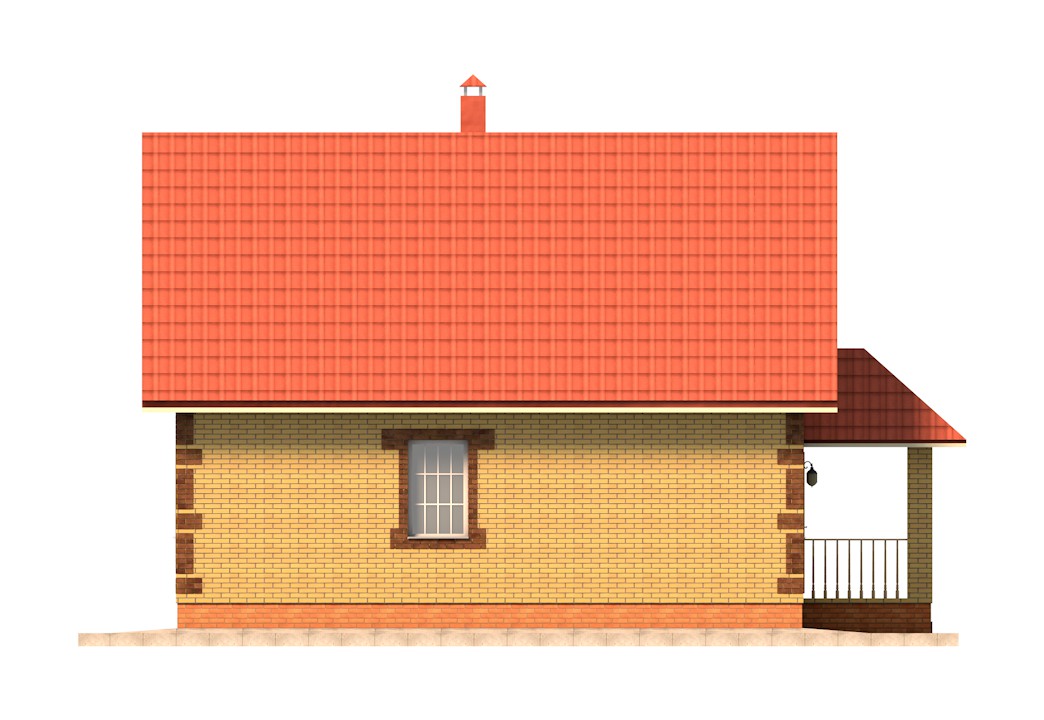

Фасады
Lightbox Example

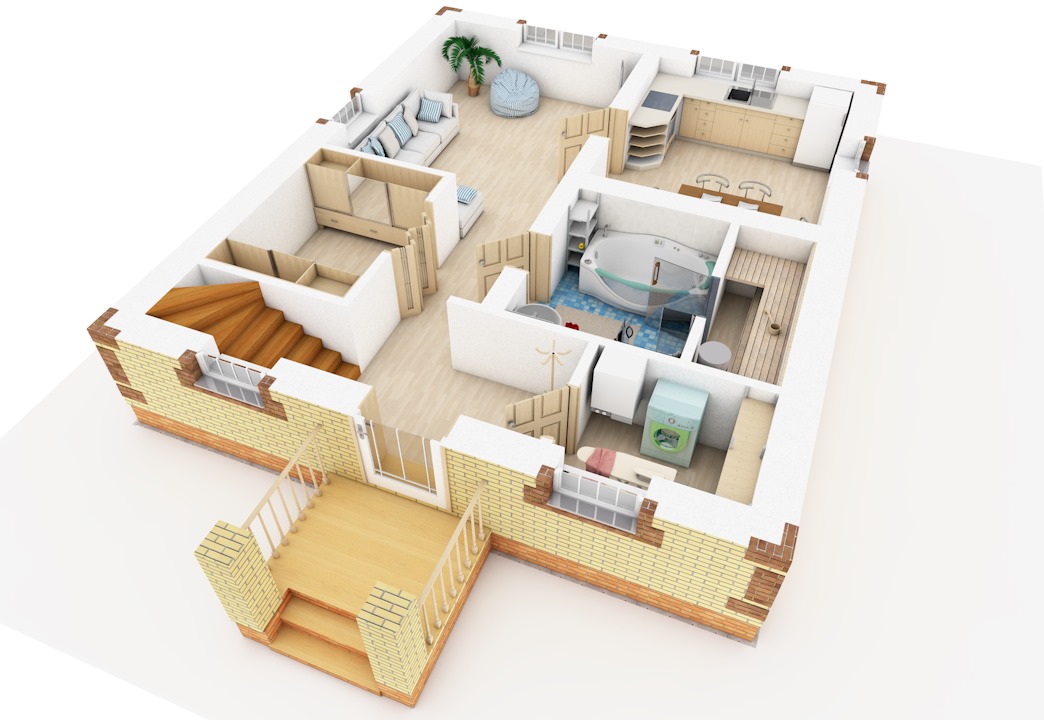

Планы
этажей
Lightbox Example
Параметры проекта
Состав проекта (ведомость чертежей),
лист, наименование
Ведомость чертежей
Общие данные

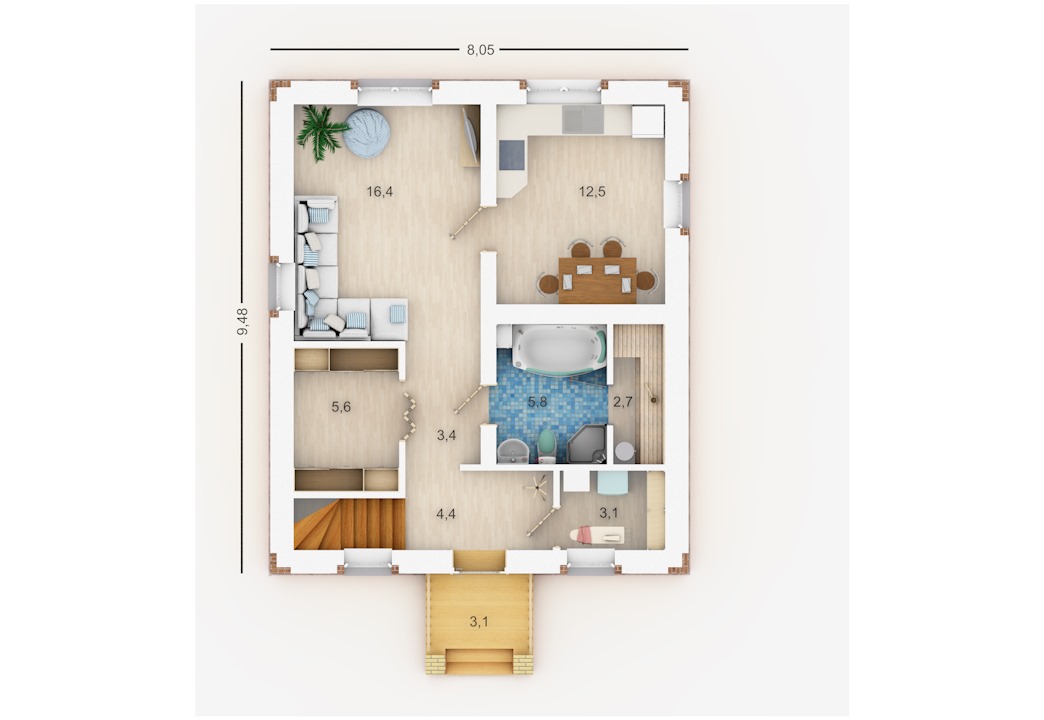

Планировка 1 этажа

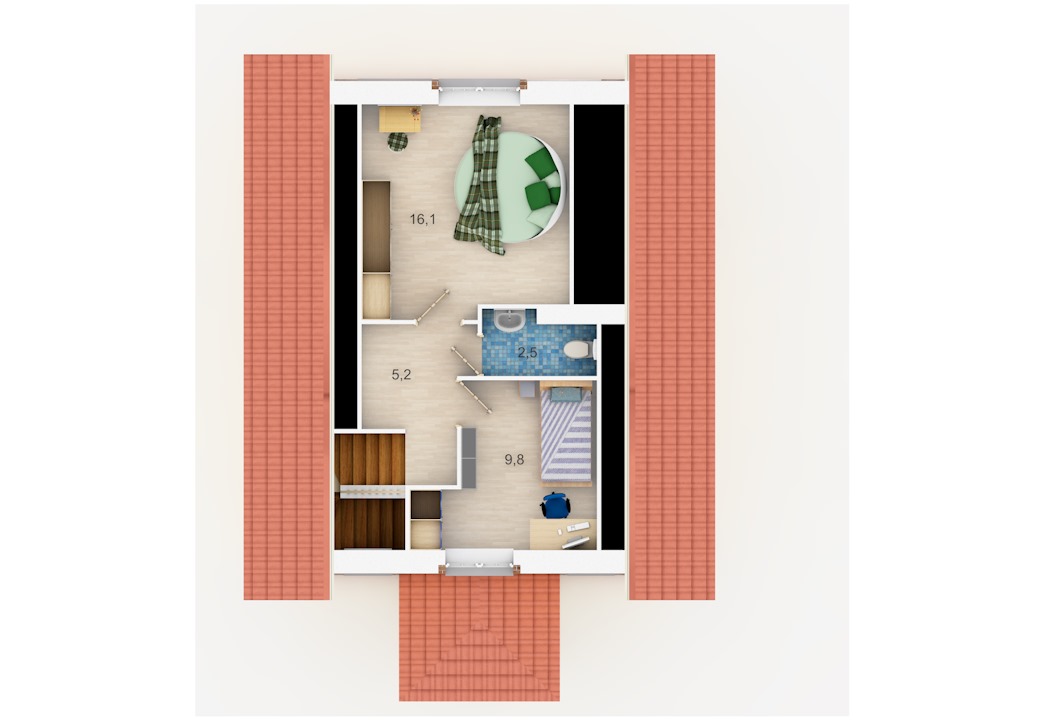

Планировка мансардного этажа

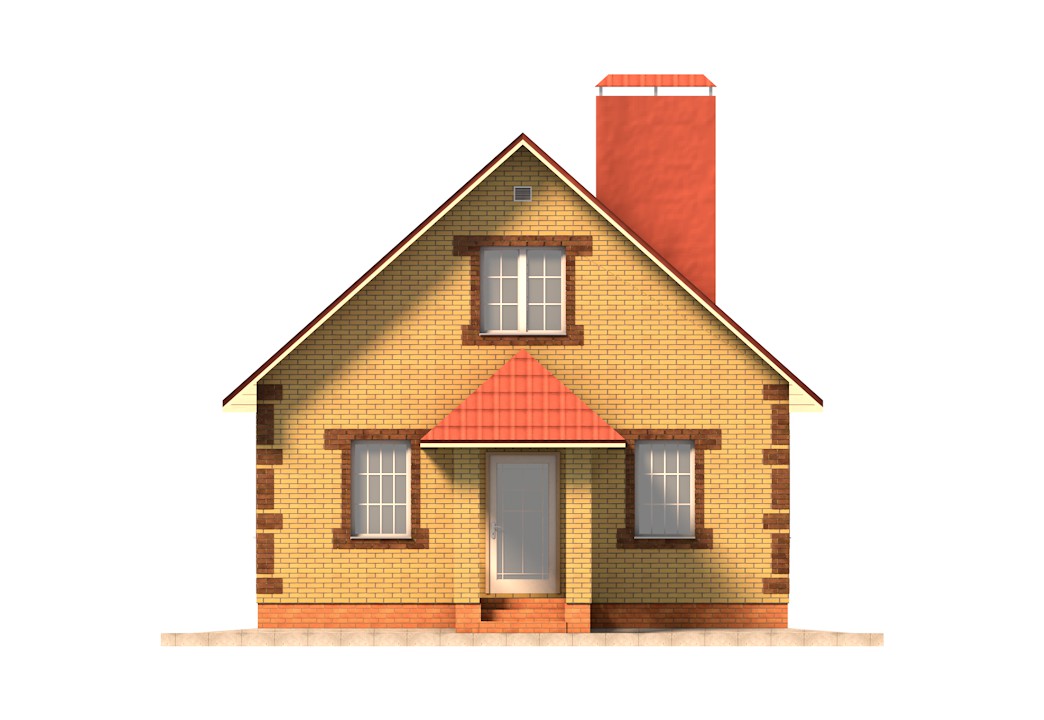

Фасад спереди

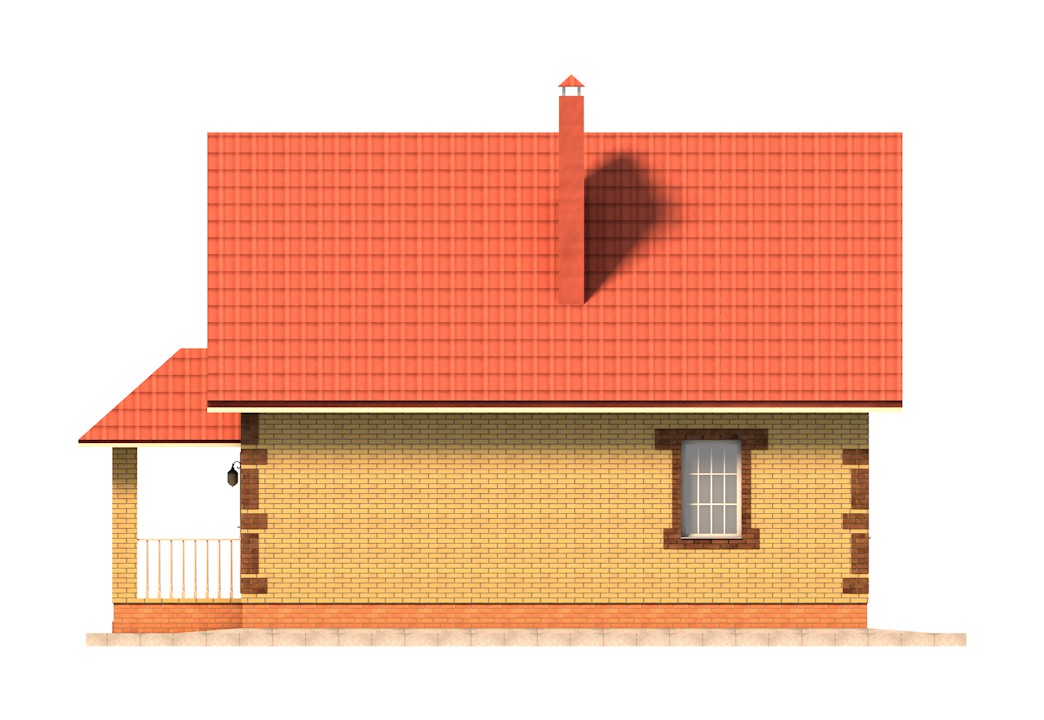

Фасад справа
Фасад слева

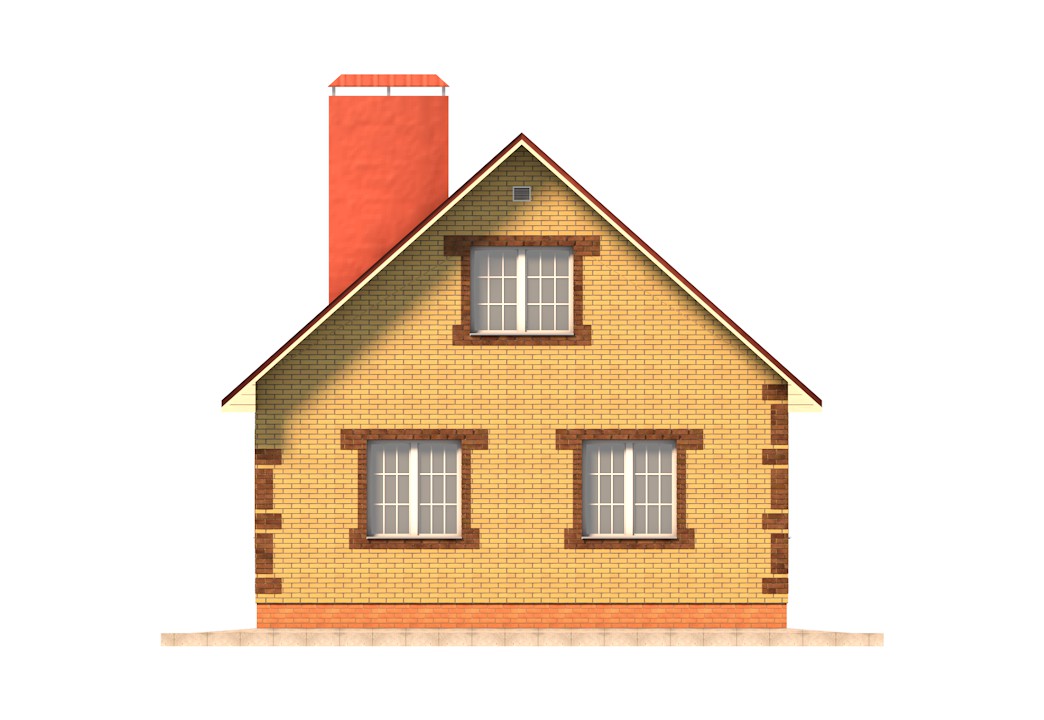

Фасад сзади
Разрез по высотам
План ростверка
Свайное поле
Сечение по ростверку и свае
Закладная деталь (З.д.)
Привязка металлических столбов
План кладки цоколя
Кладочный план 1 этажа
План раскладки балок перекрытия 1 этажа
Кладочный план мансардногоэтажа
Привязка вентиляционных каналов
Кладочный вид дома спереди
Кладочный вид дома справа
Кладочный вид дома сзади
Кладочный вид дома слева
Кладочный разрез 1-1
Кладочный разрез 2-2
Кладочный разрез 3-3
Раскладка мауэрлата
Раскладка стропил по дому
Раскладка стропил по крыльцу
План кровли
Узлы кровли по дому
Узлы кровли по крыльцу, спереди
Полная калькуляция работ и материалов в
текущих ценах (примерно 5 листов)
Параметры проекта
«Вика»
(с дополнительным входом и тамбуром сбоку дома)
