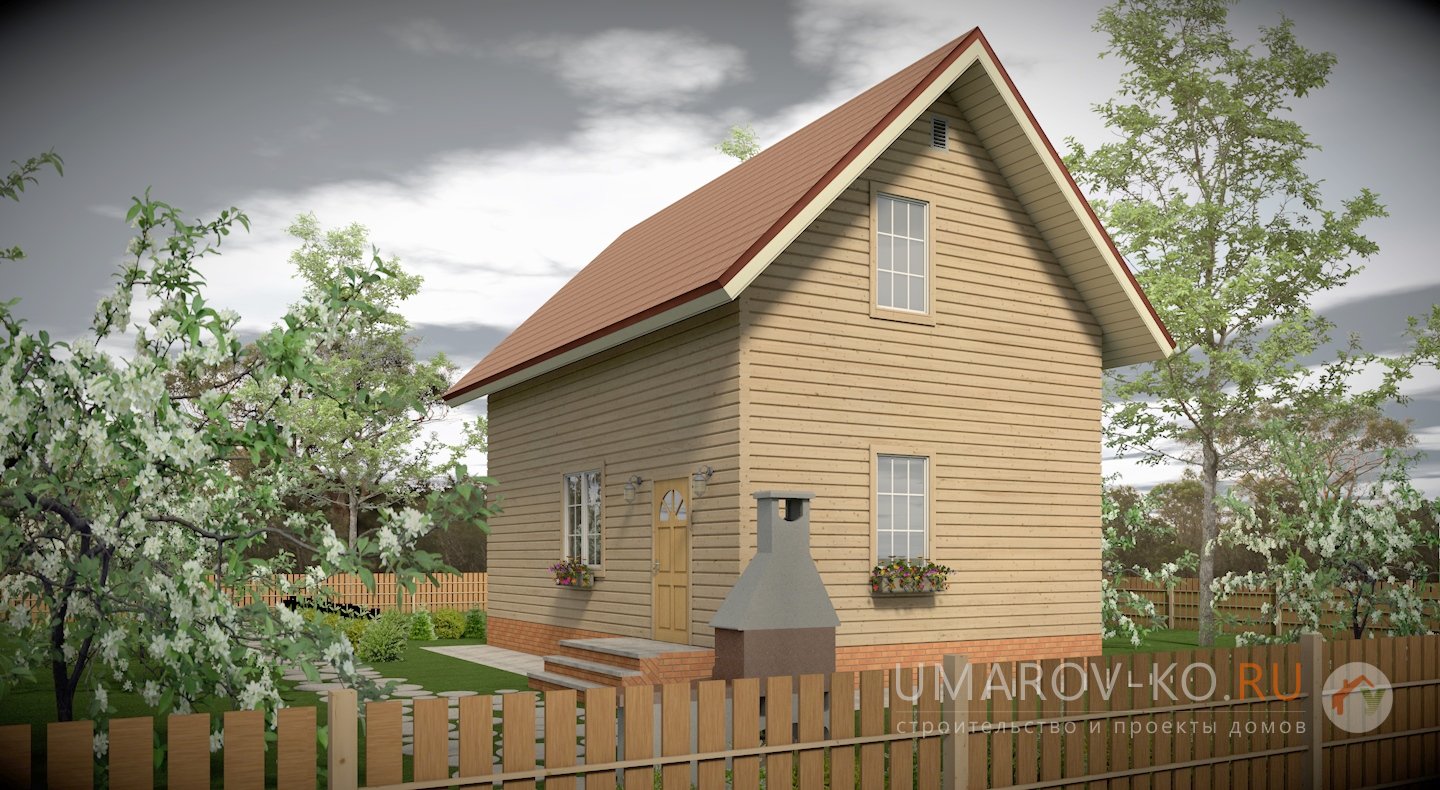

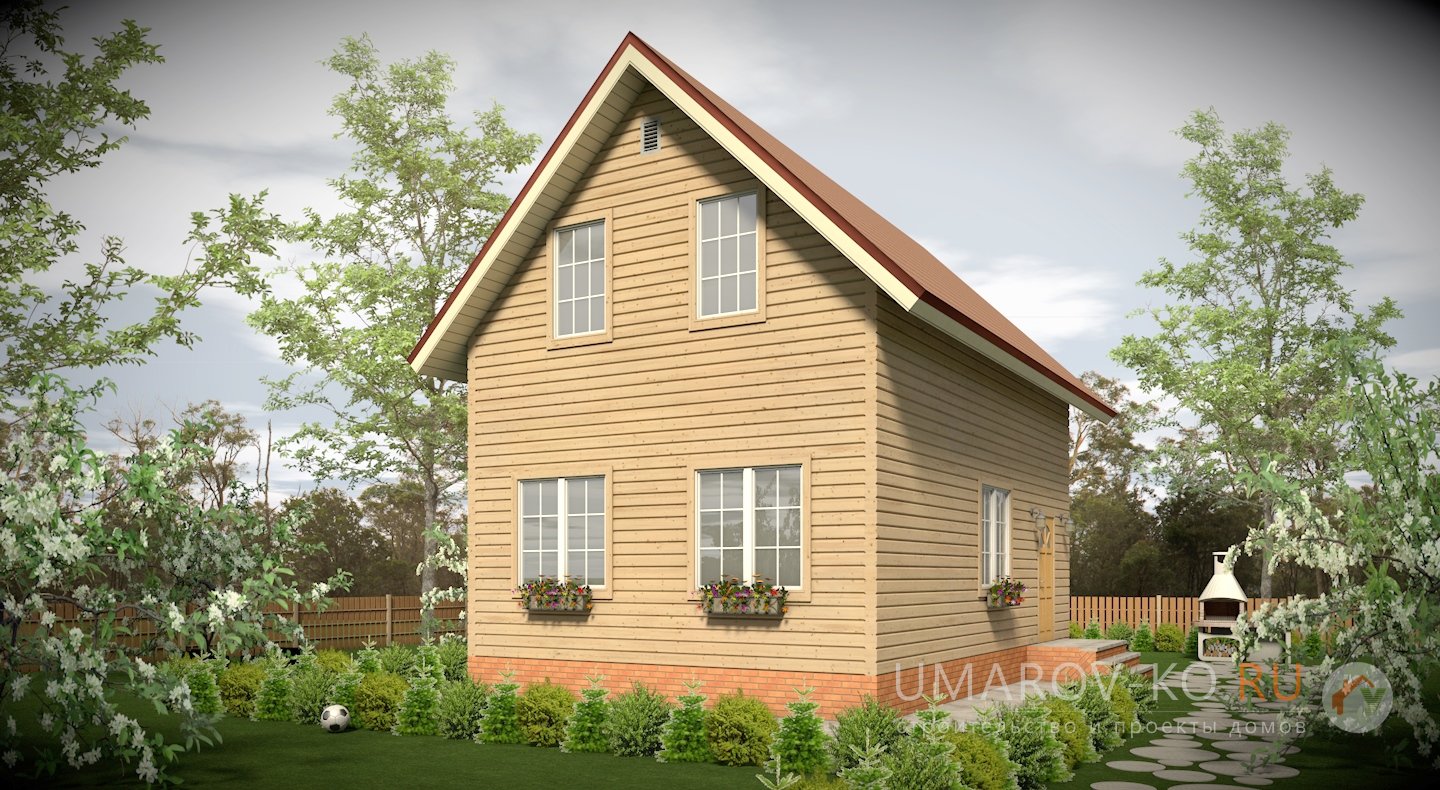

«Избушка»
- недорогой
дом из экологичного материала подойдёт для
шикарной дачи или в качестве гостевого домика.
Варианы отделки: под покраску
(например, Валтти Колор или Винха фирмы Тиккурила) или
обшивку сайдингом. Небольшие габариты домика
позволяют разместить его на маленьком участке.
Состав помещений
1 этаж
холл, с/у, гостиная-кухня
2 этаж
холл, ванная, 2 спальни
Используемые
материалы
Фундамент
ленточный монолитный железобетонный на буронабивных
сваях
Стены цоколя
рядовая кирпичная кладка с армированием
Стены наружные
из бруса размером 150 х
150 мм.
Стены внутренние
из бруса размером 150 х
150 мм.,
каркасные с утеплением и звукоизоляцией под обшивку
вагонкой или другим материалом
Перекрытия
по деревянным балкам
Крыша
мансардная
Кровля
металлочерепица

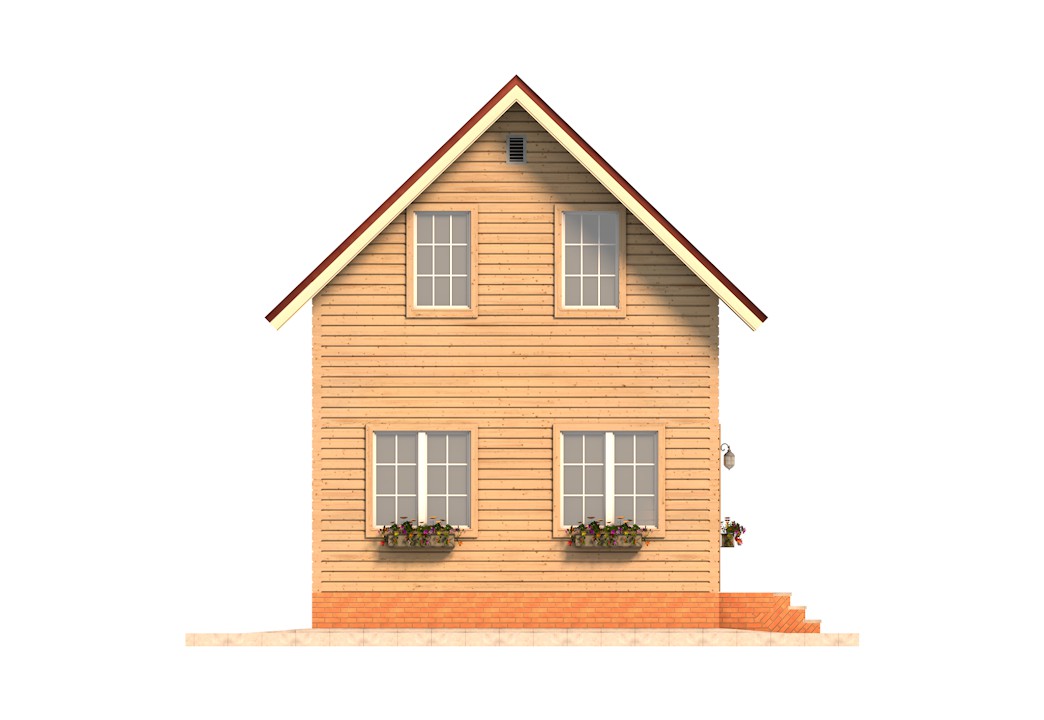

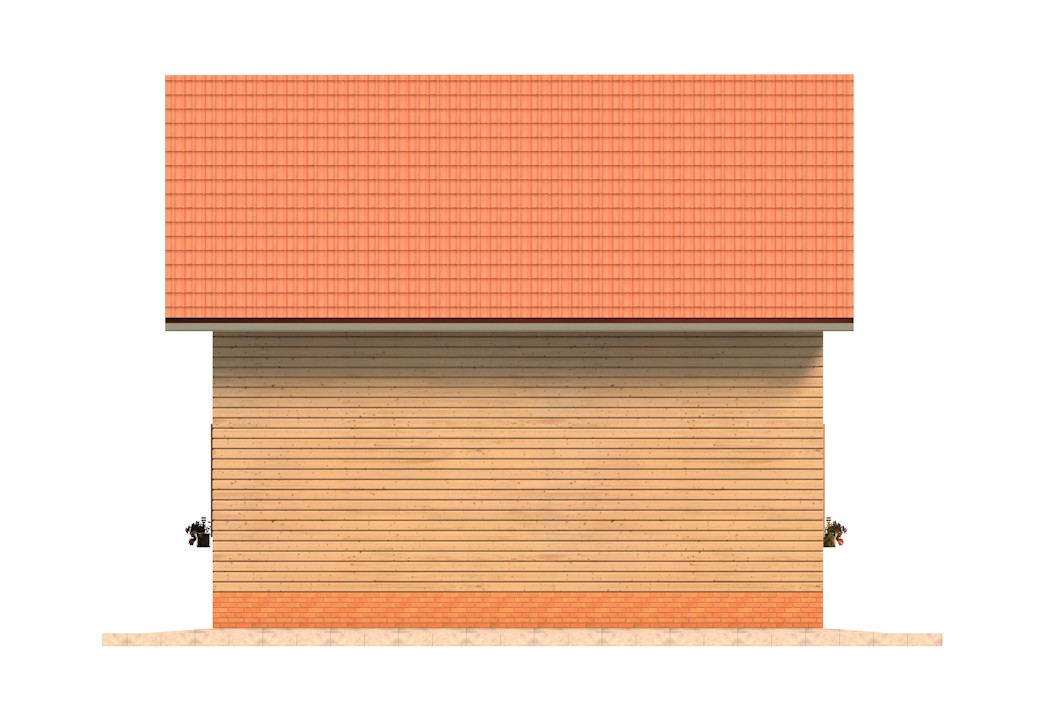

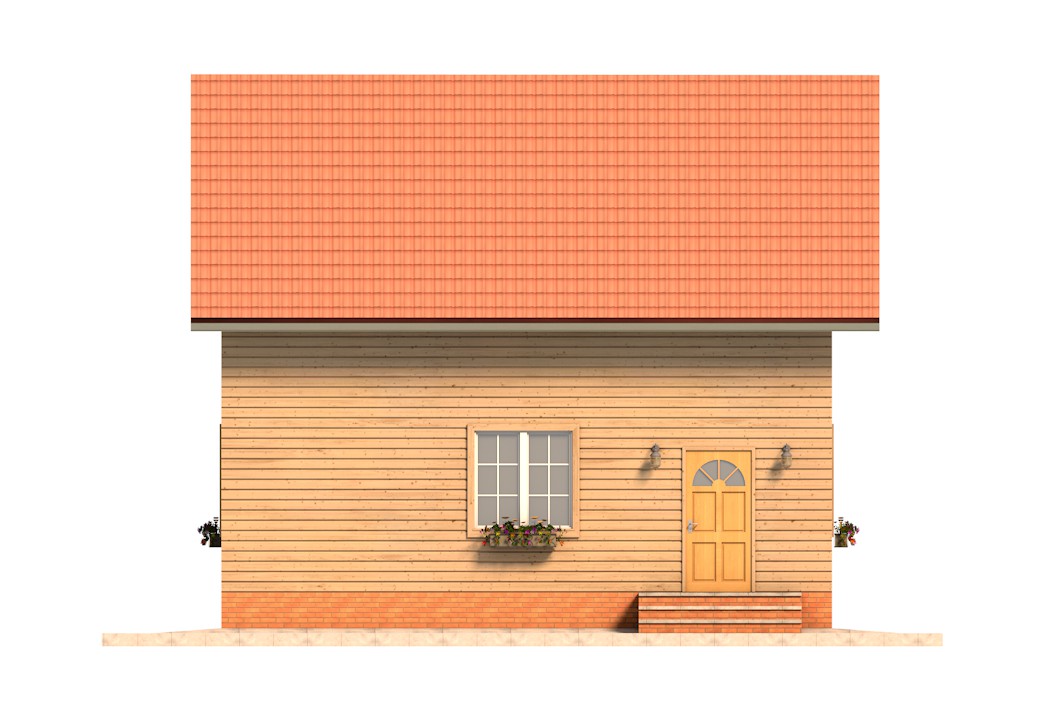

Фасады
Lightbox Example

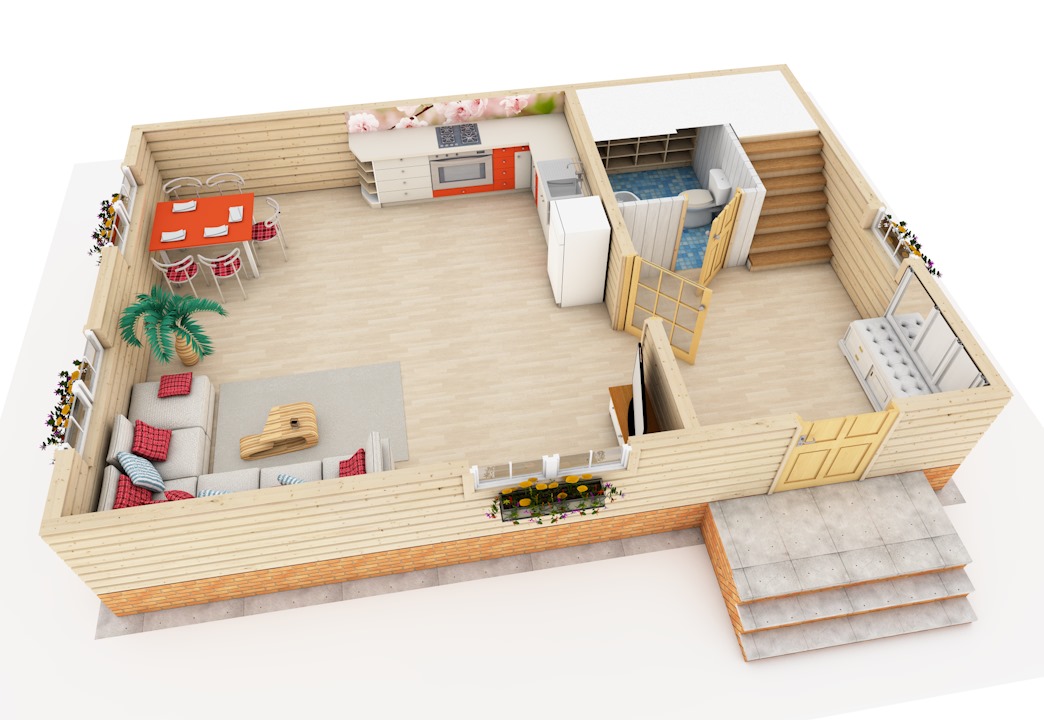

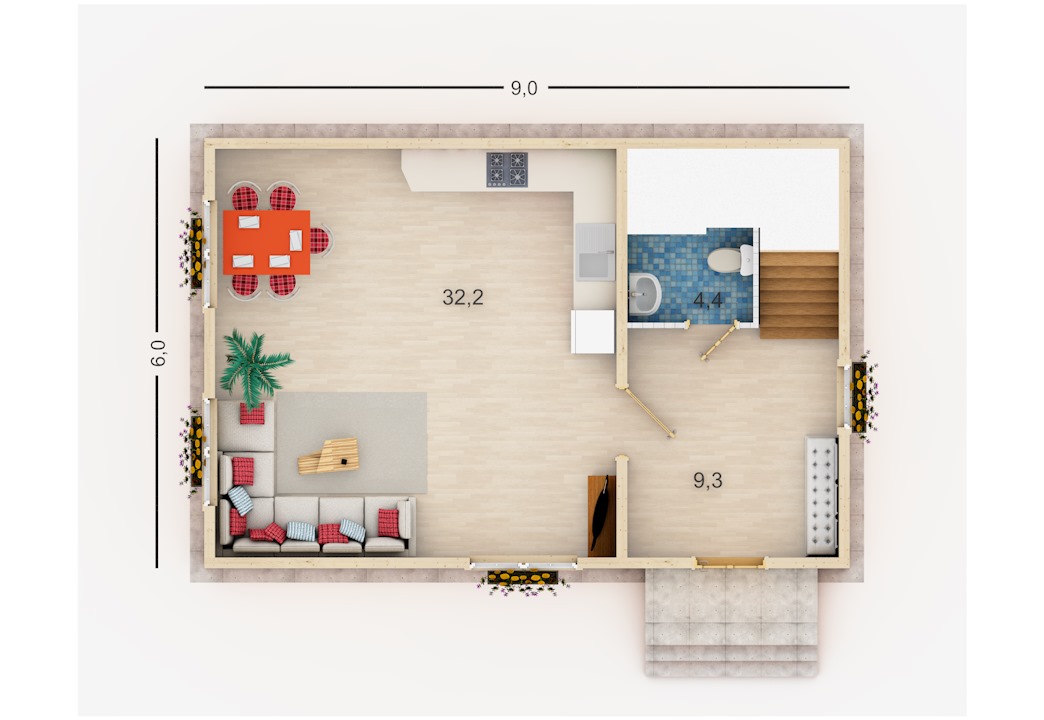

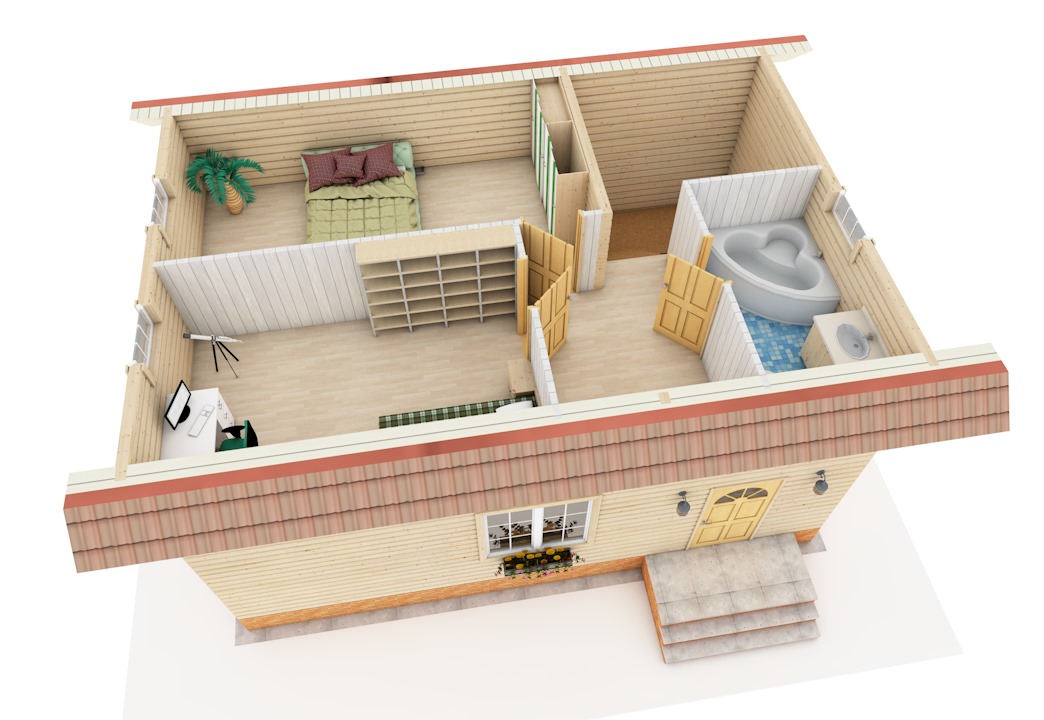

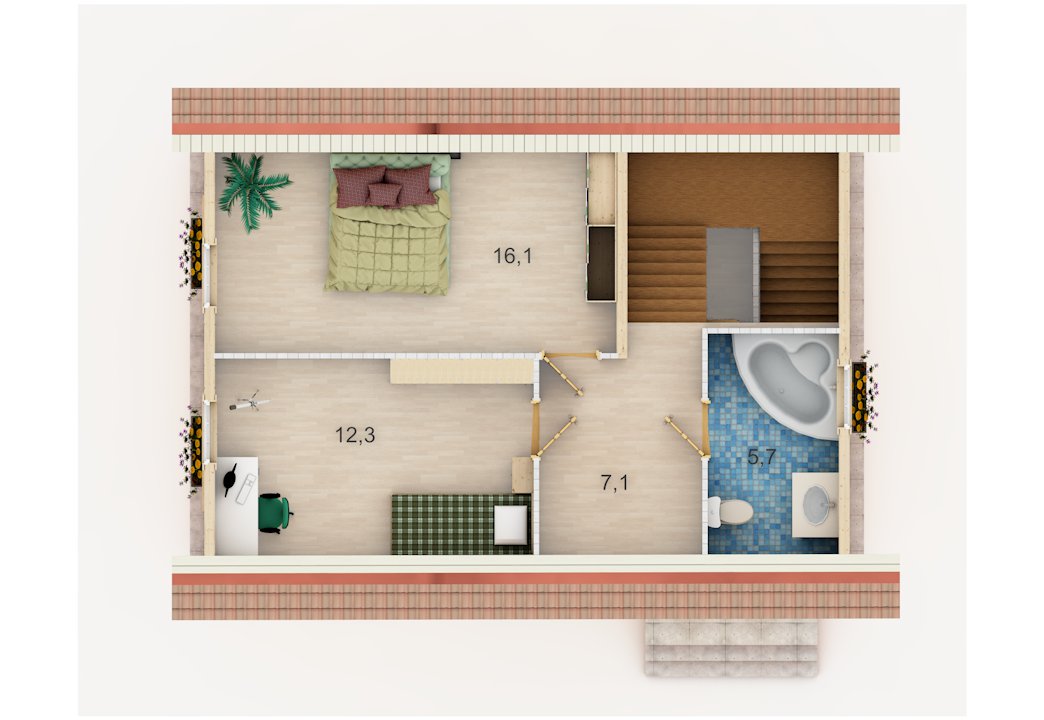

Планы
этажей
Lightbox Example
Параметры проекта
Состав проекта (ведомость чертежей),
лист, наименование
Ведомость чертежей
Общие данные
Ориентировочный план первого этажа
Ориентировочный план второго этажа
Разрез по высотам
Фасад спереди
Фасад справа
Фасад слева
Фасад сзади
План ростверка
Свайное поле
Сечение по ростверку и свае
План кладки цоколя
План раскладки балок
перекрытия 1 этажа
Сборочный план 1-го этажа
Сборочный план 2-го этажа
Вид спереди
(брус)
Вид справа
(брус)
Вид слева
(брус)
Вид сзади
(брус)
Балка перекрытия (опорная) 1-го этажа
Балки перекрытия 1-го этажа
Сборочный разрез 1-1
Сборочный разрез 2-2
План кровли
Раскладка стропильной части
Узлы кровли
Полная калькуляция работ и материалов в
текущих ценах (примерно 5 листов)
«
